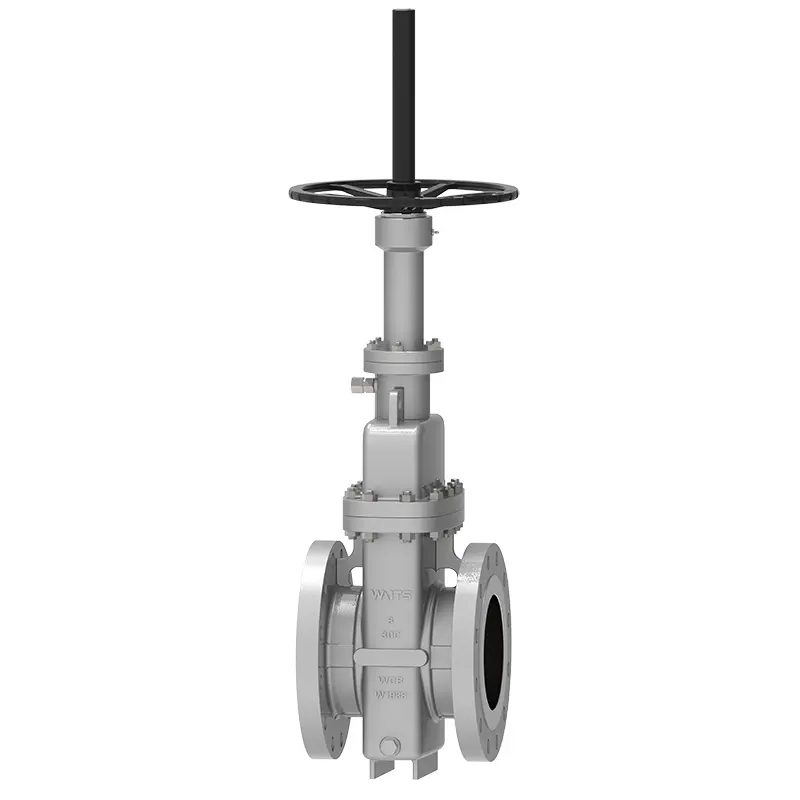

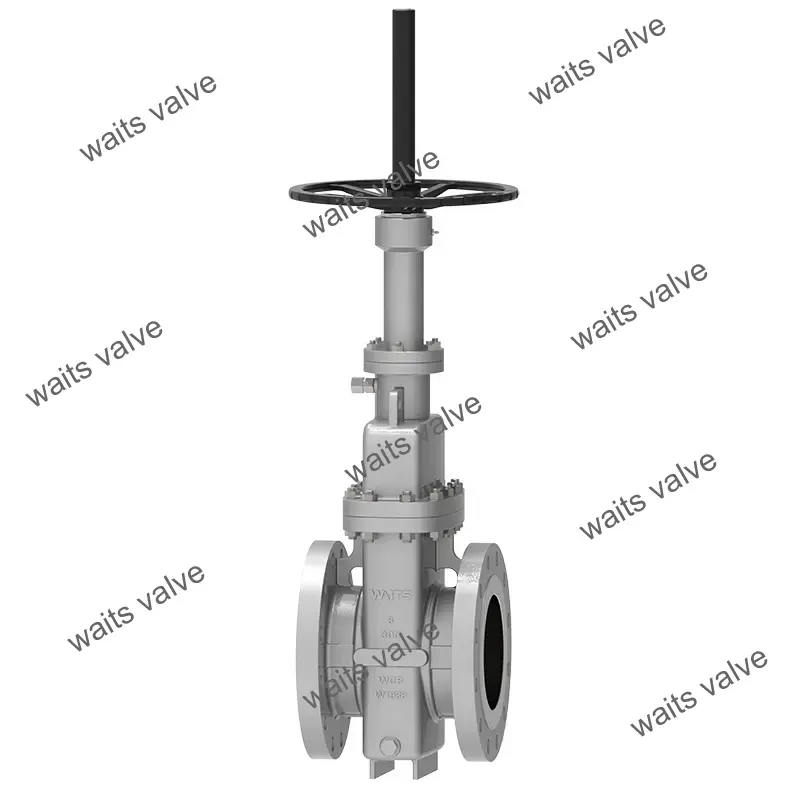

Одиночный клапан плоского затвора диска

Единственный клапан с плоским затвором диска представляет собой раздвижный клапан с параллельным затвором в качестве закрывающей части. Его закрывающая часть представляет собой единый затвор, а нажающая сила затвора к сиденью клапана контролируется средним давлением, действующим на плавучих затвора или сиденья плавучего клапана. Клапан плоского затвора, разработанный и произведенный с помощью WATES, имеет характеристики эластичности и предварительной нагрузки, структурного клапана с одновременным герметиком сиденья для герметизации вверх и вниз по течению, сиденье клапана с функцией самоочищенного, а клапан и клапан являются независимыми. В соответствии с требованиями клиента, ворота можно разделить на типы с отверстиями для диверсии, без отверстий для отвлечения, регулируемых ворот и т. Д.

Стандарты реализации

Приложение

Функции производительности

Существует три типа структур тела клапана: литья, сварка и кодка.
Один диск плоский клапан затвора принимает конструкцию с уплотнением уплотнительного кольца и плавучим сиденьем клапана с предварительной нагрузкой, что делает плоский клапан затвора двунаправленной запечатанной на входе и выходе. И открытие и закрытие крутящего момента этой структуры составляет всего 1/2 от обычного клапана, поэтому клапан может быть легко открыт и закрыт. Сиденье клапана принимает мягкое герметизированное кольцо, которое имеет двойную уплотнение мягкой герметизирующей поверхности до металла и металла в металле, а поверхность мягкой герметизации также вытирает грязь ворот. На одной стороне клапана есть клапан впрыска смазки, и смазка входит на поверхность герметизации через смазку, и отверстие для подключения смазки сиденья клапана для достижения эффекта аварийного уплотнения. Чтобы продлить срок службы, ворота оснащены направляющим отверстием для защиты поверхности герметизации от средней эрозии, и он всегда соответствует поверхности герметизации, независимо от того, полностью ли открыт или полностью закрыт клапан. Когда клапан полностью открыт, канал клапана гладкий и прямой, коэффициент сопротивления потока чрезвычайно мал, и почти нет потери давления. Трубопровод может быть очищен с помощью очистителя труб.
Этот единственный диск плоский клапан затвора использует упаковочную структуру с способностью самочувствия, не нужно регулировать часто и его очень легко открывать и закрывать. Производительность герметизации надежна, и упаковка оснащена вспомогательной структурой впрыска смазки, которая решает проблему, что упаковка общих клапанов, скорее всего, протекает. Когда клапан закрыт, высокое давление во внутренней полости может быть автоматически выгружена для обеспечения безопасного использования. Продукт представляет собой полностью закрытую структуру с хорошей защитой и может использоваться в всепогодных условиях. Клапан оснащен индикатором позиции, чтобы показать открытие клапана и закрытие. Верхний тип загрузки может сэкономить время и стоимость во время технического обслуживания.
