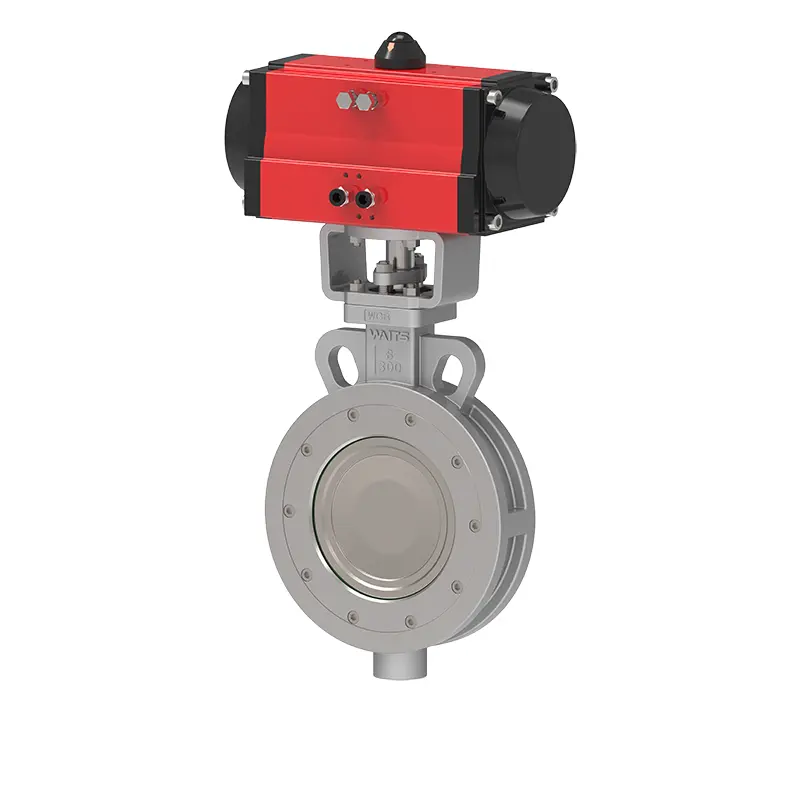

Пневматический высокопроизводительный дроссельный клапан

Waits является профессиональным производителем и поставщиком высокопроизводительных пневматических дроссельных заслонок с собственной производственной базой. Наш богатый отраслевой опыт и группа профессионалов учитывают защиту окружающей среды и устойчивое развитие при проектировании и производстве, а также используют высококачественные материалы для обеспечения эксплуатационных характеристик продукции.

Отправить запрос

Описание продукта

Осторожно применяйте конструкцию с двойным эксцентриком: когда клапан открывается, диск эксцентрика клапана быстро покидает поверхность уплотнения седла клапана, сокращая время контакта между диском клапана и поверхностью уплотнения седла клапана, что помогает продлить срок службы клапана.

Стандарты реализации

Стандарт дизайна	Пожаробезопасность API 609/607, EN 593, ASME B16.34.
Конечный стандарт	ANSI B16.5 КЛ. 150 фунтов AS 2129 Таблицы D и E BS 10 Таблицы D и E ? МСС СП44 КЛ. 150 фунтов AWWA C207 150 фунтов ISO 2531 PN10 и PN16 ISO 7005, PN10 и PN16
	ВАФРФ
Проверка и испытание	API 598, EN 12266, ISO 5208, ANSI B16.104.
Лицом к лицу	API 609, ISO 5752. Завершение: ASME B16.5, ASME B16.47, EN 1092, JIS B2210, ГОСТ 12815.
Верхний фланец	ИСО 5211

Приложение

Размеры	NPS 3″ ~ NPS 80″ DN80~ DN2000
Диапазон давления	CL150~CL600 PN10~ PN40
Диапазон температур	-30℃~+260℃ металлическое уплотнение до 450℃
Режим вождения	Турбина пневматическая, электрическая
Операционная среда	Балластная и трюмная система Химическая обработка Опреснительные установки,Буровые установки,Питьевая вода Сухой порошок, Продукты питания и напитки, Газовые заводы VPSA HAVC Горнодобывающая промышленность, Бумажная промышленность, Переработка песка, Морская вода, Сахарная промышленность Термотехническая очистка воды Сточные воды
Способ вождения	Ручной рычаг Червячная передача Электрический пневматический
ТЕЛО	Чугун Ковкий чугун Углеродистая сталь Нержавеющая сталь Алюминиевая бронза
ДИСК	Нержавеющая сталь AL-бронза
КОРЕНЬ	17-4PH XM-19 Монель К500
СИДЕНЬЕ	ВИТОН ПТФЭ/RPTFE/PPL/PEEK

Преимущества производительности

1. Длительный срок службы: конструкция Waits защищает кольцо седла клапана от износа и эрозии, тем самым продлевая срок службы, снижая затраты на техническое обслуживание и замену, а также делая управление и использование более удобными.

2. Надежность: конструкция с двойным эксцентриком обеспечивает герметичность, а также низкий крутящий момент и простоту эксплуатации.

3. Простота замены и обслуживания. Прежде всего, при необходимости седло клапана и набивку можно заменить всего за несколько минут с помощью инструментов для обслуживания. Еще одним моментом является то, что материал изготовления высокопроизводительной пневматической дроссельной заслонки устойчив к коррозии, а обслуживание не требует простоев или частого обслуживания и смазки.

4. Применяется двунаправленное уплотнение под давлением, и во время установки нет ограничения потока.
