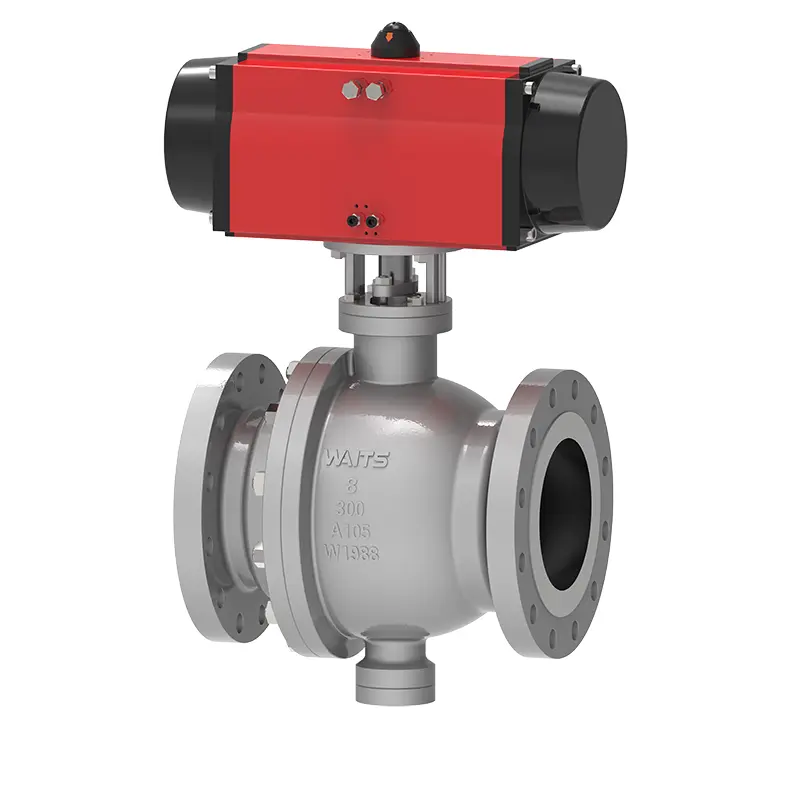

Пневматический шариковой клапан

WATES - это пневматический производитель клапанов шариков с пневматическим шариком со своей глобальной штаб -квартирой в Китае. Мы можем предоставить клиентам на мировом рынке стабильный предложение и конкурентоспособные цены. Богатый опыт работы в отрасли и профессиональная команда помогают нам улучшить качество продукции и связанные с ними уровни обслуживания. Различные стандарты производства могут быть использованы в производстве, такие как API6D/ISO17292/BS5351 и т. Д.

Отправить запрос

Описание продукта

Пневматический шариковой клапан с пневматическим трюком представляет собой стальный шаровой клапан, корпус клапана подкован с высококачественными материалами, установлен шарик, а средний фланец и шея соединены болтами. Вверх по течению и вниз по течению от сиденья клапана представляют собой отдельные эффекты поршня, с функцией DBB. В то же время уплотнение между сиденьем клапана и шариком имеет три конструкции: традиционная структура мягкого уплотнения, треугольная структура кольца и структура жесткого уплотнения.

Стандарты реализации

Стандарты дизайна	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Стандарты фланцев	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Методы соединения	RF ， RTJ, BW
Тестирование и принятие	API598, 6D API, BS12569;
Структурная длина	ASME B16.10, BS 558, BS12982, ISO 5752;
Уровни давления и температуры	ASME B16.34 、
Требования к пожарной защите	API6FA API607
Низкие стандарты утечки	ISO 15848-1, API 622
Антикоррозия дизайн	NACE MR 0103 ， NACE MR 0175

Приложение

Размер	NPS 1 ”~ 60” DN25 ~ DN1500
Диапазон давления	Class150 ~ 2500 PN10-PN420
Температурная диапазон	； -196 ℃ ~ +260 ℃
Диапазон приложений	Водопроводная вода, сточные воды, строительство, нефть, химическая промышленность, продукты питания, медицина, текстиль, электричество, судостроение, металлургия, энергетическая система и т. Д.
Режим привода	Турбина, пневматическая, электрическая
Корпус клапана	Поings ： A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Отливки ： A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Мяч	Сфера ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
Кольцо поддержки сидений клапана	Кольцо поддержки сидений ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
Вставка сиденья клапана	PTFE, RPTFE, NYLON, DEVLON, PEEK
Клапан стебель	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Функции производительности

1. Стебель клапана разработан с учетом возможной неправильной работы, поэтому принят конструкция, которая может предотвратить выплетку ствола клапана из корпуса клапана.

2. Пневматический клапан шарикового шарика имеет огнеупорные и антистатические устройства, которые являются более стабильными и безопасными в особых ситуациях.

3. Порты инъекции аварийной герметичной смазки предоставляются в точках герметизации сиденья клапана и стебля клапана. В нормальных условиях герметизации герметизирующая смазка не полагается, но как только поверхность герметизации повреждена и утечка, герметизация смазки может быть введена для аварийного ремонта. Каждый порт впрыска смазки оснащен клапаном впрыска смазки и предварительно зафиксированным чек-клапаном.

4. сливной клапан устанавливается в нижней части корпуса клапана для выхлопных газов и дренажа полости клапана; Выхлопной клапан установлен в верхней части корпуса клапана для онлайн -выхлопа и очистки полости клапана. Дренажный клапан и выпускной клапан могут быть изоляционными клапанами или специальными разрядными соединениями.

5. Продукт оснащен соединительной пластиной, чтобы соответствовать различным приводным устройствам.

6. Материал конечного клапана может быть скорректирован в соответствии с конкретной оценкой материала трубопровода пользователя. Если это клапан с рукавами на обоих концах, длина рукава может гарантировать, что операция сварки на месте не влияет на герметизирующий материал.

7. Прямая захороненная дизайн принят. Для такого рода прямых захороненных клапанов стебель клапана должен быть удлинен в соответствии с проектом по облегчению эксплуатации земли и простирается от трубопровода до земли для соответствующего заполнения смазки, сброса сточных вод и вентиляционных устройств. Высота прямой захороненной клапана предоставляется клиентом.
