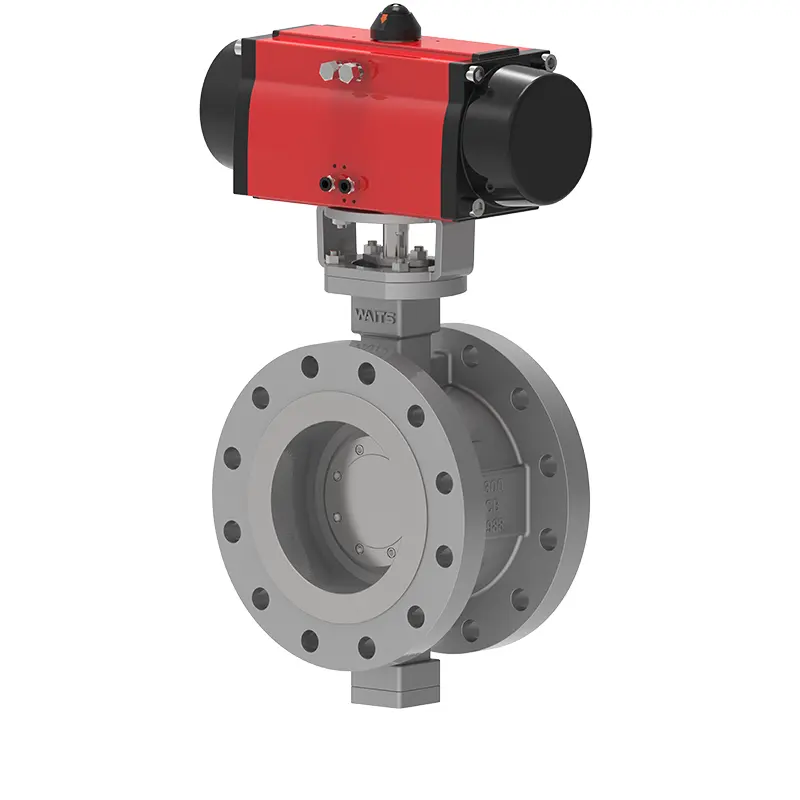

Пневматический фланцевый металлический клапан бабочки

Ищете пневматический фланцевый металлический клапан бабочки? Тогда почему бы не выбрать ожидание! Мы являемся крупным производителем клапанов с глобальной штаб -квартирой в Вэньчжоу, Китай, интегрируем дизайн, производство и продажи, а также предоставляем вам комплексные услуги и профессиональную поддержку. Этот клапан можно использовать в различных отраслях, включая, помимо прочего, сталь, электричество, нефть, дренаж и т. Д.

Отправить запрос

Описание продукта

Пневматический фланцевый металлический клапан бабочки - это клапан, который очень изыскан от выбора сырья до проектирования и производства. Это энергосберегающий клапан с относительно долгим сроком службы. Клапан состоит из основных компонентов, таких как корпус клапана, пластина бабочки, герметизирующее кольцо, механизм передачи и т. Д. Он принимает двумерную или трехмерную эксцентричную принцип и применяет новую технологию обработки, такую как эластичное уплотнение или твердое и мягкое многослойное герметинг.

С точки зрения производительности, этот клапан бабочки имеет небольшой эксплуатационный крутящий момент, коррозионную стойкость, высокотемпературную стойкость, сопротивление износа, адаптивность к различным типам носителя, общая надежная производительность, более эффективная и удобная.

Стандарты реализации

Стандарты дизайна	API 609, AWWA C504 ， AIN 593
Стандарты фланцев	ASME B 16.5, ASME B16.47, в
Методы соединения	РФ,
Тестирование и принятие	API 598 、 EN 12266-1, ISO 5208
Структурная длина	API 609, SME B16.10 ， и 558, ISO 5752
Уровни давления и температуры	ASME B16.34 、
Низкие стандарты утечки	ISO 15848-1, API 622
Антикоррозия дизайн	NACE MR 0103 ， NACE MR 0175

Приложение

Размер	NPS 3 ″ ~ NPS 120 ″ DN80 ~ DN3000
Диапазон давления	CL150 ~ CL1500 PN6 ~ PN250
Температурная диапазон	； -196 ° C ~ +600 ° C.
Диапазон приложений	Водопроводная вода, сточные воды, строительство, нефть, химическая промышленность, продукты питания, медицина, текстиль, электричество, судостроение, металлургия, энергетическая система и т. Д.
Режим привода	Турбина, пневматическая, электрическая
Корпус клапана	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, MONEL ...
Клапан пластина	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, MONEL ...
Сиденье клапана	13cr/ss304/ss316/+графиты+ptfe+stl
Клапан стебель	F6A, F304, F316, 17-4PH, F51, F53, Monel K500 ...
Орех с стеблем клапана	Медный сплав
Упаковка	Гибкий графит, графитовая упаковка асбеста, политетрафторэтилен ...

Функции производительности

1. Пневматический фланцевый металлический клапан бабочки относительно маленький и легкий, гибкий и трудолюбивый для работы.

2. Клапан строго реализован в соответствии с различными стандартами, стремясь к надежной производительности герметизации.

3. В основной функциональной производительности характеристики потока хороши, обеспечивая основную функцию регулировки.

4. Эксцентричный принцип применяется к конструкции, а поверхность уплотнения почти нулевой износ.

5. Он имеет широкий спектр приложений и может использоваться в разных отраслях. Он может адаптироваться к трубопроводам различных условий труда, таких как различные температуры, оценки и коррозия. Основная среда, которую можно использовать, включают воду, пар, нефть, воздух, газ и т. Д.

6. Клапан корпус и сиденье клапана клапана соединяют детали, а поверхностный слой уплотнения изготовлен из всплывающего теплостойкого и коррозионного сплавного материала.

7. Что касается трехэкцентрического принципа в клапане, центральная линия вала отклоняется от центральной линии герметизирующей поверхности, центральная линия вала слегка отклоняется от центральной линии трубопровода, а центральная линия герметичной поверхности тела клапана (косое конус) образует угол с центральной линией трубопровода.

8. Существует несколько слоев герметизированных колец, закрепленных на пластине клапана, которые терпимы к высоким температурам и не имеют трения при открытии и закрытии. При закрытии, когда крутящий момент механизма передачи увеличивается, уплотнение компенсируется. Применение мягких и твердых ламинированных металлических листов также может гарантировать, что на герметизацию клапана не влияют температура и изменения в окружающей среде.

Pneumatic Flanged Metal Seated Butterfly Valve
