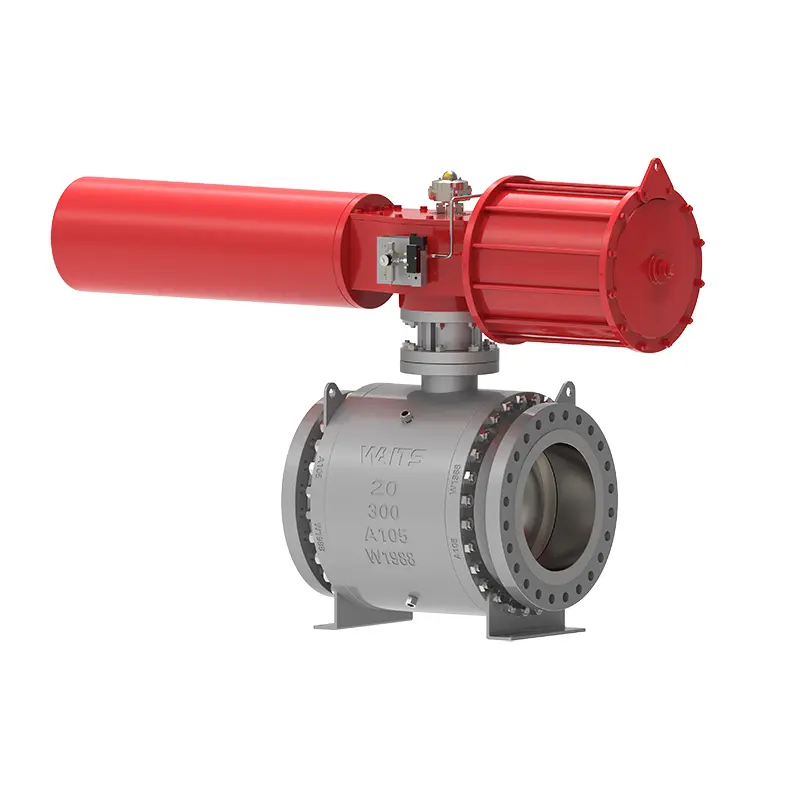

Цапфовый шаровой клапан

Компания Waits Valve со своей полной производственной линией может предоставить вам шаровые краны с цапфой. Мы имеем богатый опыт в проектировании и производстве клапанов, уделяя особое внимание качеству продукции и сопутствующим услугам, льготным ценам на продукцию и своевременной доставке. Мы полностью учитываем различные области применения и принимаем различные производственные стандарты, такие как API6D/ISO17292/BS5351 и т. д.

Отправить запрос

Описание продукта

Шаровой кран с цапфой представляет собой стальной шаровой кран, который спроектирован и изготовлен с полным учетом эксплуатационных характеристик и общего срока службы. Корпус клапана откован из высококачественных материалов, установлен шар, а средний фланец и горловина прикручены болтами. Седло клапана до и после клапана однопоршневое, функция DBB. При этом существует три конструкции уплотнения между седлом клапана и шаром:

1. Традиционная структура мягкого уплотнения;

2. Треугольная конструкция кольцевого уплотнения;

3. Жесткая конструкция уплотнения.

Стандарты реализации

Стандарты проектирования	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Стандарты фланцев	АСМЭ Б 16.5, АСМЭ Б16.47, АСМЭ Б16.25, АСМЭ Б16.11, БС 12627;
Способы подключения	РФ, RTJ, БВ
Тестирование и приемка	API598, API 6D, BS12569;
Структурная длина	АСМЭ Б16.10, БС 558, БС12982, ИСО 5752;
Уровни давления и температуры	АСМЭ Б16.34、
Требования пожарной безопасности	API6FA API607
Низкие стандарты утечки	ИСО 15848-1, API 622
Антикоррозионная конструкция	NACE MR 0103, NACE MR 0175

Приложение

Размер	NPS 1–60 дюймов, DN25–DN1500
Диапазон давления	Класс 150~2500 PN10-PN420
Диапазон температур	；-196℃ ~ +260℃
Область применения	Водопроводная вода, сточные воды, строительство, нефть, химическая промышленность, пищевая, медицина, текстильная промышленность, электроэнергетика, судостроение, металлургия, энергетическая система и т. д.
Режим вождения	Турбина пневматическая, электрическая
Корпус клапана	Поковки: A105, A182, F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, монель, Отливки: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2.
Мяч	Сфера: CS+ENP, A182 F304, F304L, F316, F316L, F51, Ф53, КС+ТСС, КС+Ни60
Опорное кольцо седла клапана	Опорное кольцо седла: CS+ENP, A182 F304, F304L, F316, F316L, F51, Ф53, КС+ТСС, КС+Ни55
Вставка седла клапана	ПТФЭ, РПТФЭ, нейлон, девлон, PEEK
Шток клапана	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Характеристики производительности

1. Шток клапана спроектирован так, чтобы предотвратить выпадение штока клапана из корпуса клапана из-за неправильной эксплуатации.
2. Шаровой кран с цапфой имеет огнестойкое и антистатическое устройство.
3. На уплотнении седла клапана и уплотнении штока клапана расположены аварийные отверстия для впрыска смазки. Обычное уплотнение не зависит от уплотнительной смазки. Если уплотняющая поверхность повреждена и вызывает утечку, для экстренного ремонта можно ввести уплотнительную смазку. Каждый порт для впрыска смазки оснащен клапаном для впрыска смазки и встроенным односторонним клапаном.
4. В самом нижнем положении корпуса клапана установлен сливной клапан для вентиляции и опорожнения полости клапана; В верхней части корпуса клапана установлен выпускной клапан для вентиляции и очистки полости клапана в режиме онлайн. Сливной клапан и выпускной клапан могут быть запорными клапанами или специальными выпускными соединениями для обеспечения безопасности, надежности и удобства.
5. Он оснащен соединительной пластиной, которая может использоваться с различными приводными устройствами, включая ручки, червячные передачи, электрические, пневматические, газожидкостные, электрогидравлические и т. д.
6. Клапан со сварными концами может регулировать материал конца клапана (переходную секцию) в соответствии с маркой материала трубопровода пользователя, чтобы обеспечить адаптируемость и свариваемость прочности материала. Для клапанов с гильзами на обоих концах длина втулок может гарантировать, что сварочные работы на месте не повлияют на уплотнительные материалы.
7. Скрытый дизайн. Для заглубленных клапанов шток клапана удлиняется в соответствии с потребностями проекта для облегчения работы над землей, а соответствующие устройства для впрыска смазки, сброса сточных вод и вентиляции выдвигаются от трубы до земли. Высота заглубленного и поднятого клапана определяется заказчиком.
