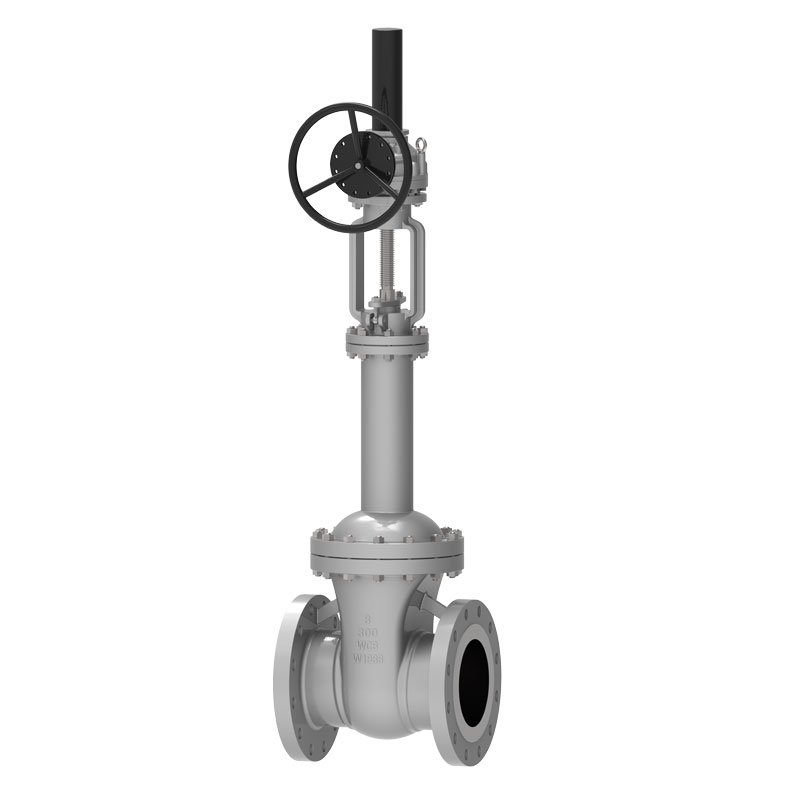

Сильфонный задвижка

Если вы ищете высококачественную сильфонную задвижку, компания Waits может стать вашим надежным выбором. Являясь опытным производителем и поставщиком клапанов в отрасли, мы производим сильфонные задвижки, которые широко используются в городском отоплении, передаче газа, паропроводах и крупномасштабных проектах по водосбережению и получили признание клиентов во многих странах Европы и Европы. Средний Восток.

Отправить запрос

Описание продукта

Сильфонный затвор образует металлический барьер между жидкой средой и атмосферой посредством автоматической прокатной сварки, которая представляет собой конструкцию, защищающую шток клапана от протечек.
Внутри используется сильфонная конструкция, а нижний конец сильфона из нержавеющей стали приварен к стержню клапана, чтобы предотвратить коррозию стержня клапана технологической жидкостью. Другой конец помещается между корпусом клапана и крышкой клапана, образуя статическое уплотнение. Конструкция с двойным уплотнением более безопасна. Если сильфон выйдет из строя, уплотнение штока клапана также предотвратит утечку.
Сильфон приварен к штоку клапана для обеспечения стабильных рабочих характеристик и предотвращения вибрации штока клапана, вызванной вибрацией плунжера клапана. Задвижка сильфонная наиболее подходит для трубопроводов с паром, горючими, взрывоопасными, термомасляными, особо чистыми, токсичными и другими средами.

Стандарты реализации

Стандарты проектирования	DIN3356, ASME B16.34
Стандарты фланцев	ДИН2543-2545, АСМЭ Б16.5, АСМЭ Б16.47
Способы подключения	РФ,
Тестирование и приемка	DIN3230, API 598
Структурная длина	ДИН3203, АСМЭ Б16.10
Номинальные значения давления и температуры	АСМЭ Б16.34、
Испытание на огнестойкость	API607, API6FA
Низкие стандарты утечки	ИСО 15848-1, API 622
Антикоррозионная конструкция	NACE MR 0103, NACE MR 0175

Приложение

Размер	NPS 2″~ NPS 24″ DN50~ DN600
Диапазон давления	CL150~CL1500 PN10~PN260
Диапазон температур	-20℃~350℃
Область применения	Водопроводная вода, сточные воды, строительство, нефть, химическая промышленность, пищевая, медицина, текстильная промышленность, электроэнергетика, судостроение, металлургия, энергетическая система и т. д.
Режим вождения	Маховик, коническая передача, электрическая, пневматическая и т. д.
Корпус клапана/клапанная крышка	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), сплав 20, монель...
Уплотняющая поверхность	Корпус, плакировка корпуса из сплава на основе железа, плакировка из твердого сплава
Шток клапана	F6A F304 F316 F51 F53 Монель K500
Гайка штока клапана	Медный сплав
Упаковка	Гибкий графит, графит-асбестовая набивка, политетрафторэтилен...

Характеристики производительности

Преимущества
1. Сильфонный задвижка имеет разумную конструкцию, надежную герметичность и красивый внешний вид;
2. Уплотняющая поверхность сварена из твердого сплава на основе кобальта, который является износостойким, коррозионностойким, устойчивым к трению и имеет длительный срок службы;
3. Стержень клапана закален и азотирован на поверхности, что обеспечивает хорошую устойчивость к коррозии и трению;
4. Используется конструкция с двойным уплотнением, обеспечивающая более надежную работу;
5. Индикация положения подъема штока клапана более интуитивно понятна;
6. Материал деталей, размер фланца и номера стыковой сварки можно разумно выбрать в соответствии с реальной ситуацией или требованиями пользователя для удовлетворения различных инженерных потребностей.

Функции:
1. Конструкция с двойным уплотнением представляет собой сильфон + набивку штока клапана. Если сильфон выйдет из строя, уплотнение штока клапана также предотвратит утечку;
2. Отсутствие потерь жидкости и низкие потери энергии;
3. Длительный срок службы, что позволяет сократить количество технического обслуживания;
4. В седле клапана газовой среды используется мягкий уплотнительный материал из ПТФЭ, который помогает улучшить уплотнение сильфонной задвижки;
5. Седло клапана имеет коническое твердое уплотнение, устойчивое к высоким температурам и обладающее хорошей воздухонепроницаемостью;

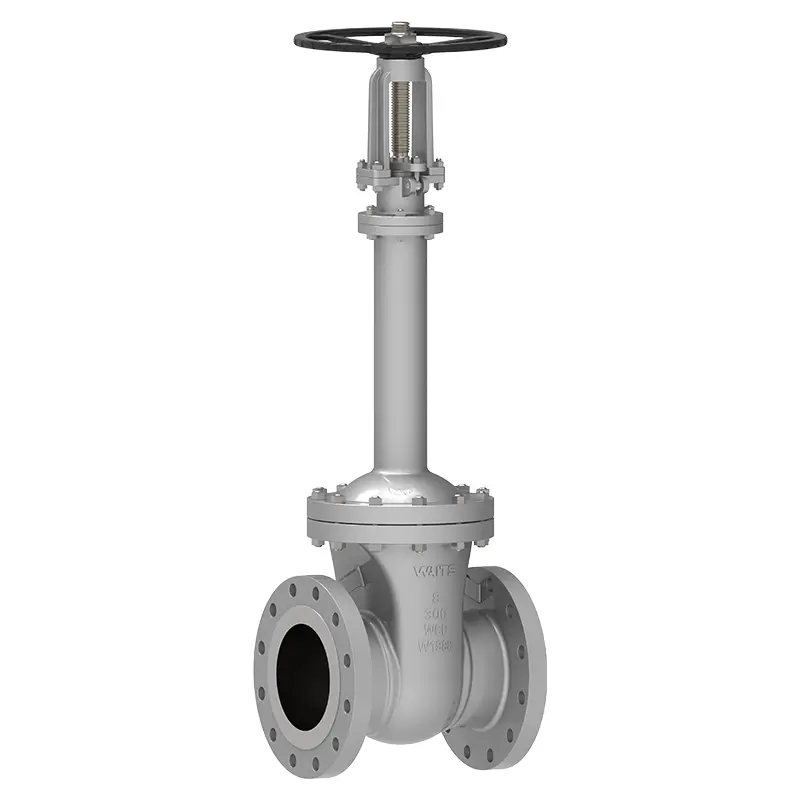

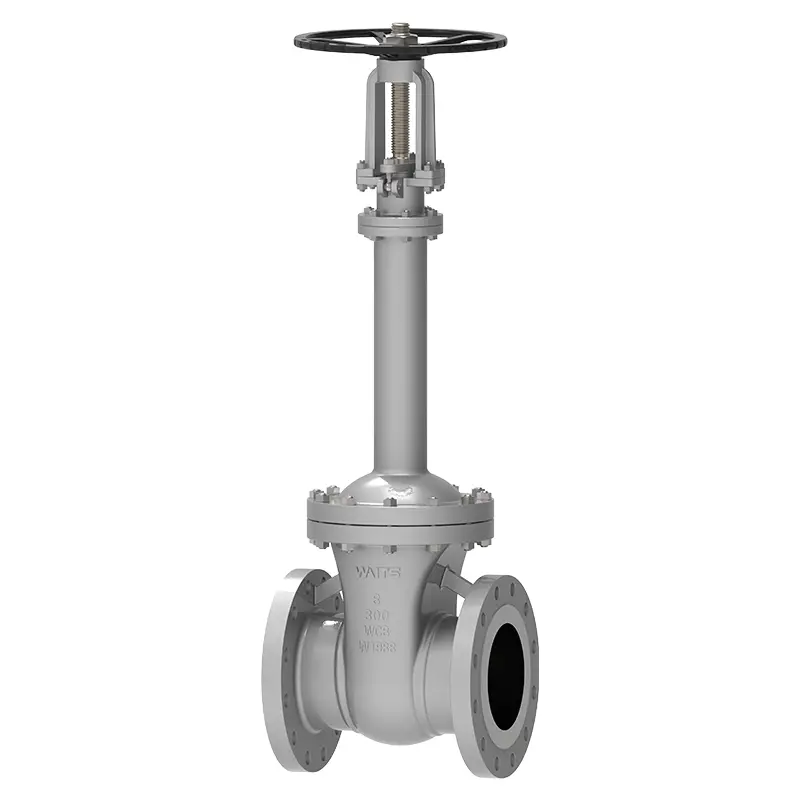

Bellows Gate Valve
