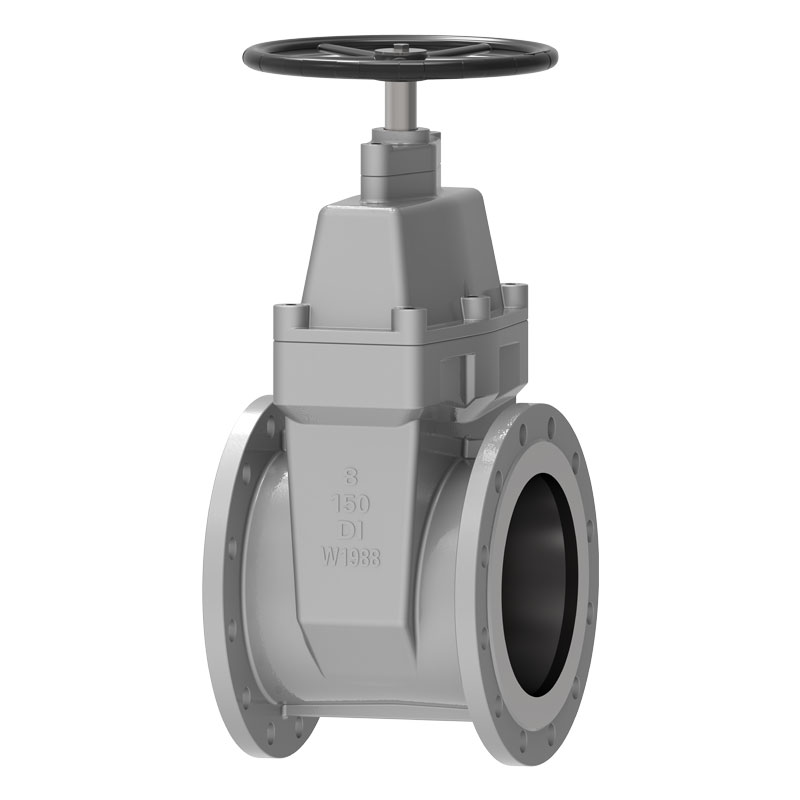

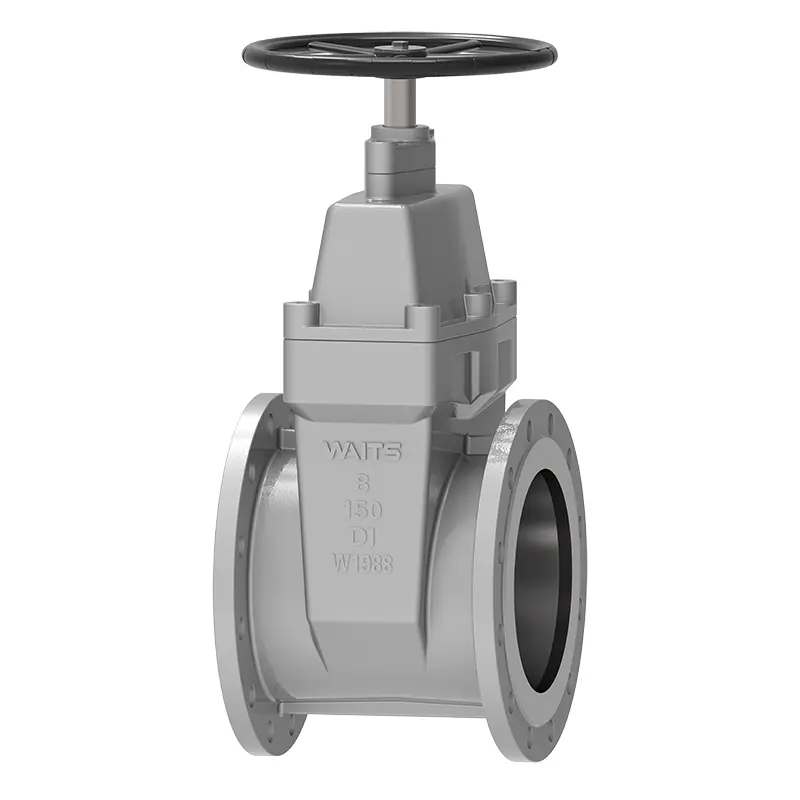

Задвижка с эластичным седлом на фланцевом конце

Waits — ваш хороший выбор для приобретения высококачественных и экономичных шиберных задвижек с упругим седлом на фланцевом конце. Мы были основаны в США в 1994 году и являемся крупным производителем и комплексным поставщиком клапанов. В 2008 году мы открыли филиал в Китае и открыли глобальную штаб-квартиру в Вэньчжоу. Эта задвижка обладает превосходными герметизирующими характеристиками и долговечностью, подходит для различных жидкостей и пользуется большой популярностью на предприятиях водоснабжения и очистки сточных вод.

Отправить запрос

Описание продукта

Уэйтс имеет 30-летний опыт работы в производстве клапанов. Мы знаем, что для того, чтобы продукция завоевала рынок, помимо выгодных цен, ей необходимо еще и безупречное качество.
Наши задвижки с упругим седлом на фланцевом конце предназначены для регулирования потока и изоляции в различных жидкостных системах. Он использует упругую конструкцию механизма седла клапана, обеспечивающую герметичное уплотнение и не подверженную утечкам. В то же время общая конструкция прочная и надежная и может адаптироваться к условиям среднего давления и температуры, не влияя на производительность при работе.
Эта задвижка широко используется в промышленности и обычно встречается в системах водоснабжения, очистки сточных вод и других применимых промышленных применениях.

Стандарты реализации

Стандарты проектирования	API603, ASME B16.34, DIN 3352, EN1984 BS5163, AWWA C509/C515
Стандарты фланцев	АСМЭ Б 16,5, АСМЭ Б16,47, ДИН2543, ЭН1092-1, ДИН2545;
Способы подключения	РФ
Тестирование и приемка	API598, DIN 3230, EN 12569
Структурная длина	АСМЭ Б16.10, ДИН3352-Ф4/Ф5, ЭН 558-1
Уровни давления и температуры	АСМЭ Б16.34、
Низкие стандарты утечки	ИСО 15848-1, API 622
Антикоррозионная конструкция	NACE MR 0103, NACE MR 0175

Приложение

Размер	NPS 2″ ~ NPS 64″ DN50~ DN1600
Диапазон давления	CL125~ CL300 PN10~ PN64
Диапазон температур	；-10°С ~ +100°С
Область применения	Водопроводная вода, сточные воды, строительство, нефть, химическая промышленность, пищевая, медицина, текстильная промышленность, электроэнергетика, судостроение, металлургия, энергетическая система и т. д.
Режим вождения	Турбина пневматическая, электрическая
Корпус клапана/клапанная крышка	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Тарелка клапана/седло клапана	ДИ, ДИ+ЭПДМ, ВКБ, ВКБ+ЭПДМ CF8, CF8M, CF3, CF3M
Шток клапана	F6A F304 F316 F51 F53 Монель K500
Гайка штока клапана	Медный сплав
Упаковка	Гибкий графит, графит-асбестовая набивка, политетрафторэтилен...

Характеристики производительности

1. Седло клапана с плоским дном.
После промывки традиционной задвижки водой в канавке в нижней части задвижки скапливаются посторонние предметы, такие как камни, деревянные бруски, цемент, обрезки бумаги и мусор, что может легко вызвать утечку. Нижняя часть шиберной задвижки с упругим седлом на фланцевом конце имеет ту же конструкцию с плоским дном, что и водопроводная труба, поэтому скопление такого мусора нелегко, что позволяет жидкости течь плавно.
2. Общая резиновая изоляция.
Используйте высококачественную резину для общей внутренней и внешней резиновой герметизации, активно внедряйте в отрасли передовые технологии вулканизации резины, точные размеры, надежное соединение, нелегкое падение и хорошую упругую память.
3. Коррозионная стойкость
Порошковое покрытие из эпоксидной смолы предотвращает коррозию и ржавчину корпуса клапана и больше подходит для канализационных систем. 4. Нелегко сломать
В прошлом традиционные чугунные задвижки было легко сломать, если на них ударился, столкнулся или перекрыл посторонние предметы. Корпус шиберной задвижки с упругим седлом фланцевого конца заменен на ковкий чугун, имеющий определенную гарантию по прочности.
5. Три типа «О».
Шток клапана имеет конструкцию уплотнительного кольца с тремя уплотнительными кольцами, которая может уменьшить сопротивление трения при открытии и закрытии, уменьшить утечку воды и может заменить уплотнение, не останавливая воду.
6. Благоприятствует питью
Поскольку внутренняя часть корпуса клапана покрыта нетоксичной эпоксидной смолой, внутренняя и внешняя поверхности задвижки полностью покрыты резиной, поэтому на нем не будет ржавчины или коррозии, поэтому его можно использовать для питья.
7. Корпус клапана прецизионного литья.
Корпус клапана отлит с высокой точностью и имеет точные геометрические размеры, поэтому нет необходимости беспокоиться о нарушении герметичности.
8. Легкий вес
Ковкое литье не только обладает определенной прочностью, но и весит примерно на 20–30% меньше, чем традиционные задвижки.
