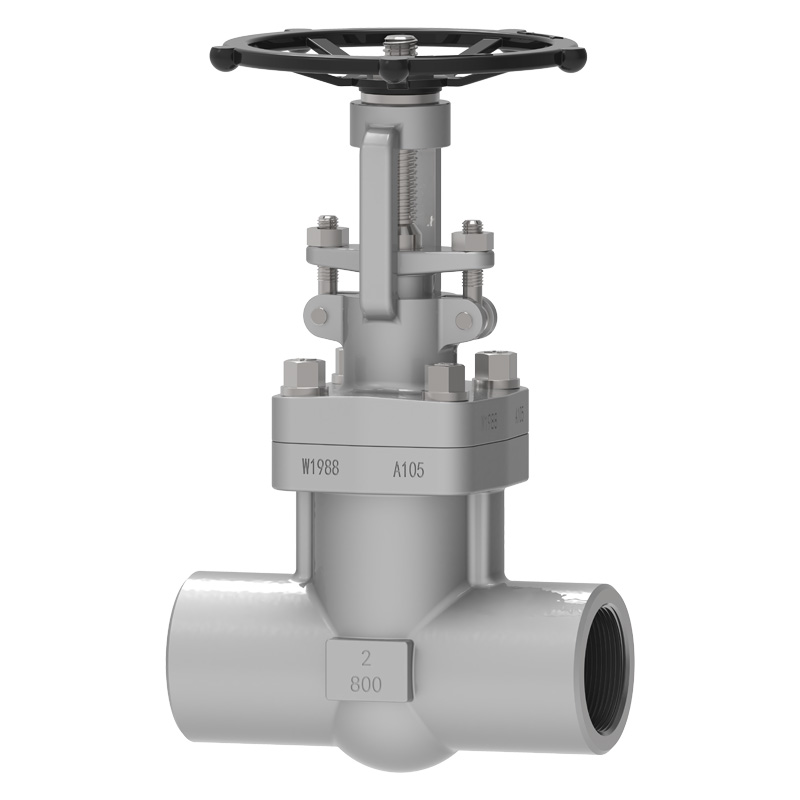

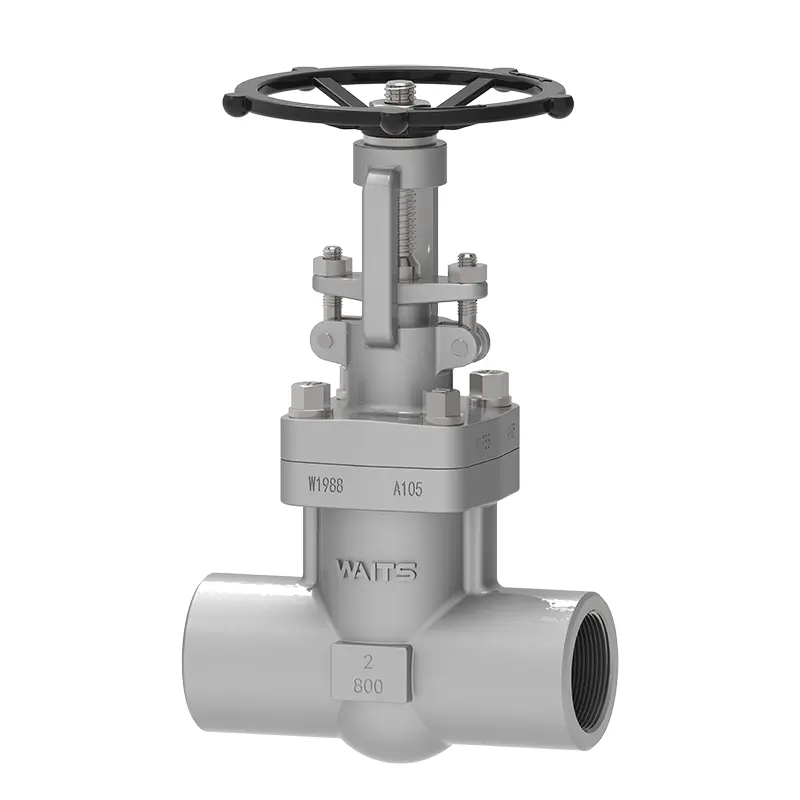

Задвижка из кованой стали NPT

Задвижка из кованой стали NPT производства Waits обеспечивает надежные решения по контролю жидкости в вашей трубопроводной системе. Первоначально мы были созданы в США, а затем открыли филиал в Китае. Наша глобальная штаб-квартира расположена в Вэньчжоу, Китай. Наша производственная база является полной и современной, и мы можем обеспечить заводские цены и стабильную доставку. Этот клапан может использоваться в различных условиях работы и особенно популярен на Ближнем Востоке и в Северной Америке.

Отправить запрос

Описание продукта

По сравнению с деталями из литой стали детали из кованой стали имеют более высокое качество, что отражается на силе удара, которую они могут выдержать, пластичности, ударной вязкости и других механических свойствах. Общий диаметр задвижек из кованой стали NPT не превышает DN80, и большинство из них имеют конструкции уменьшенного диаметра. Скорость потока немного меньше, чем у задвижек из литой стали того же диаметра, но диапазон давления и температуры, которые они могут выдержать, выше, чем у задвижек из литой стали, а характеристики уплотнения намного лучше, чем у задвижек из литой стали. , с более длительным сроком службы, а направление потока среды не ограничено, как у других задвижек.

Стандарты реализации

Стандарты проектирования	API602, АСМЭ 16.34, БС 5352, БС 6364;
Стандарты фланцев	SW Концы под приварку в раструбе согласно ASME B16.11, торцевая часть BW по ASME B16.25, соединители с резьбой NPT согласно ASME B1.20.1
Способы подключения	SW, NPT, BW,
Тестирование и приемка	API 602/API 598
Структурная длина	Раструбная сварка/резьбовой конец конструкции задвижки из кованой стали, длина конструкции в соответствии с заводскими стандартами
Уровни давления и температуры	АСМЭ Б16.34、
Низкие стандарты утечки	ИСО 15848-1, API 622
Антикоррозионная конструкция	NACE MR 0103, NACE MR 0175

Приложение

Размер	NPS1/4″~NPS3″ DN6~DN80
Диапазон давления	CL150~ CL2500 PN10~ PN420
Диапазон температур	；-40°С ~ +600°С
Область применения	Водопроводная вода, сточные воды, строительство, нефть, химическая промышленность, пищевая, медицина, текстильная промышленность, электроэнергетика, судостроение, металлургия, энергетическая система и т. д.
Режим вождения	Турбина пневматическая, электрическая
Корпус клапана/клапанная крышка	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), сплав 20, монель
Тарелка клапана/седло клапана	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), сплав 20, монель
Шток клапана	F6A F304 F316 F51 F53 Монель K500...
Гайка штока клапана	Медный сплав...
Упаковка	Гибкий графит, графит-асбестовая набивка, политетрафторэтилен...

Характеристики производительности

1. Задвижка из кованой стали NPT выкована и имеет три типа уплотнений полости:
Крышка с болтовым соединением означает, что корпус клапана и крышка соединены болтами и гайками, а намотанная прокладка герметизирована. Металлические кольца также могут использоваться для соединения в соответствии с индивидуальными требованиями.
Сварная крышка означает, что корпус клапана и крышка соединены резьбой и полностью сварены. По индивидуальному заказу можно использовать цельносварное соединение.
В полостях 900 фунтов, 1500 фунтов и 2500 фунтов используется самозатягивающаяся уплотнительная конструкция, а эффективность уплотнения увеличивается с увеличением внутреннего давления с высокой надежностью.
2. Канал гладкий, коэффициент потока небольшой, а поверхность уплотнения менее эродирована и эродирована средой.
3. Уплотняющая поверхность изготовлена из легированной стали или твердого сплава, который обладает хорошей износостойкостью и стойкостью к истиранию.
4. Набивка изготовлена из гибкого графита, который надежен и удобен в эксплуатации.
5. Направление потока среды не ограничено, нет возмущений или снижения давления.
6. Замену упаковки и техническое обслуживание можно выполнять в режиме онлайн-останова, не влияя на работу системы.
7. Простая форма, короткая длина конструкции, хорошая технологичность изготовления и широкий диапазон применения.

NPT Forged Steel Gate Valve
