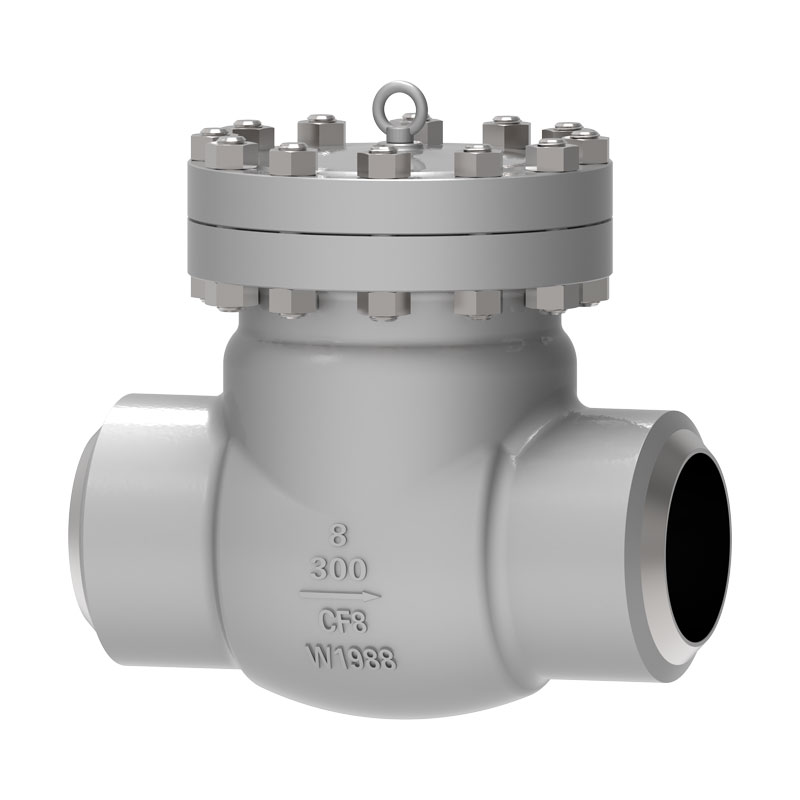

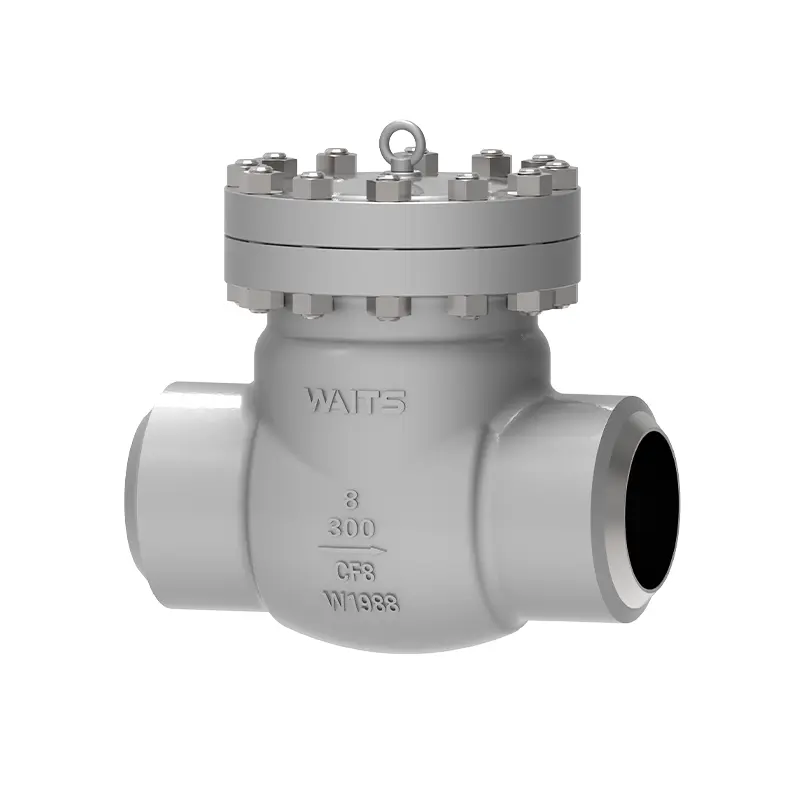

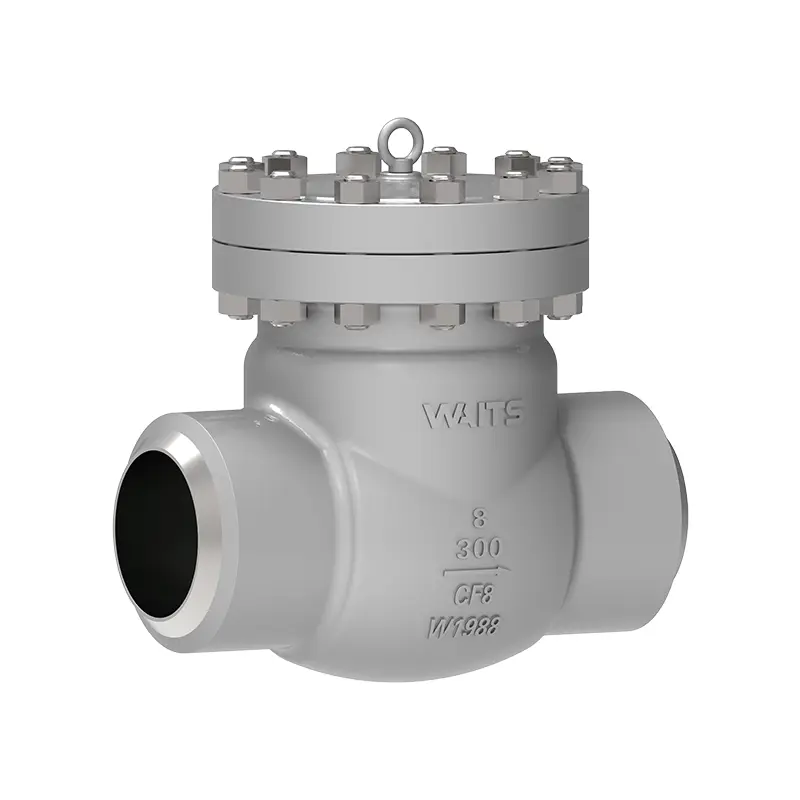

Криогенный обратный клапан

Криогенный поворотный обратный клапан — это высококачественный продукт, производимый компанией Waits Valve, и мы можем предложить вам конкурентоспособную цену и высокую производительность. Этот продукт широко используется в Саудовской Аравии, Объединенных Арабских Эмиратах, Кувейте и северном регионе. Мы надеемся установить долгосрочные отношения сотрудничества с большим количеством клиентов и создать беспроигрышное будущее.

Отправить запрос

Описание продукта

Криогенный обратный клапан используется в системе управления оборудованием для хранения и транспортировки криогенных жидкостей для предотвращения обратного потока криогенной среды. Он обладает характеристиками гибкого переключения и надежного уплотнения.
Когда среда течет в заданном направлении, диск клапана открывается силой среды; когда среда течет обратно, из-за собственного веса тарелки клапана и силы реакции среды тарелка клапана и уплотнительная поверхность седла клапана плотно закрываются, тем самым достигая цели предотвращения обратного потока среды.
Применяемые среды: метан, сжиженный природный газ, гексен, углекислый газ, жидкий аммиак, жидкий кислород, жидкий азот, жидкий водород и другие криогенные среды.

Стандарты реализации

Стандарты проектирования	BS1868, API602, ASME16.34
Стандарты фланцев	АСМЭ Б16.10, АСМЭ Б16.25, АСМЭ Б16.5
Способы подключения	РФ, РТЖ, БВ
Тестирование и приемка	API598, API6D,
Структурная длина	АСМЭ Б16.10,
Номинальные значения давления и температуры	АСМЭ Б16.34、
Испытание на огнестойкость	API607, API6FA
Низкие стандарты утечки	ИСО 15848-1, API 622
Антикоррозионная конструкция	NACE MR 0103, NACE MR 0175

Приложение

Размер	NPS 2″ ~ NPS 24″ DN50~ DN600
Диапазон давления	CL150~ CL500 PN10~ PN250
Диапазон температур	；-196°С ~ +150°С
Область применения	В основном используется в этилене, оборудовании для сжиженного природного газа, природном газе СНГ, резервуарах для хранения СПГ, приемных базах и спутниковых станциях, оборудовании для разделения воздуха, оборудовании для разделения нефтехимических хвостовых газов, жидком кислороде, жидком водороде, жидком азоте, жидком аргоне,
Режим вождения
Корпус клапана/клапанная крышка	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Тарелка клапана/седло клапана	F316/F304+ХФ
Шток клапана	F6A F304 F316 F51 F53 Монель K500
Гайка штока клапана	Медный сплав
Упаковка	Гибкий графит, графит-асбестовая набивка, политетрафторэтилен...

Характеристики производительности

1. Небольшое сопротивление жидкости.
2. Криогенный обратный клапан может быть установлен горизонтально или вертикально.
3. Предварительная обработка деталей низкотемпературным жидким азотом.
4. Крышка клапана состоит из болтовой крышки клапана, крышки сварочного клапана и самозатягивающейся крышки клапана под давлением.

Cryogenic Swing Check Valve
