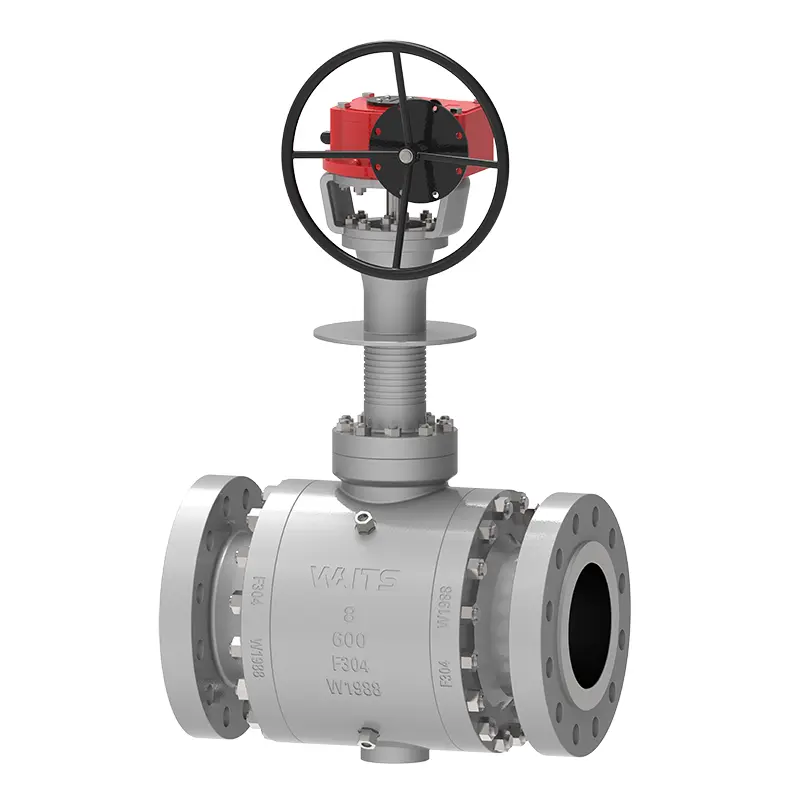

Криогенный боковой шаровой клапан

Если вы ищете высокопроизводительные криогенные шариковые клапаны с боковыми входами, ожидание может удовлетворить ваши потребности. Мы являемся крупным поставщиком интеграции клапанов, основанным в Соединенных Штатах в 1994 году, вошли в Китай в 2008 году и имеем производственные базы в Тяньцзине и Вэньчжоу. У нас богатый опыт работы в отрасли и идти в ногу со временем, активно внедряя ведущее технологическое и производственное оборудование отрасли для обеспечения качества продукции.

Отправить запрос

Описание продукта

Криогенный боковой входной клапан подходит для условий труда с температурой до -196 ℃ и широко используется в сжиженном природном газе, сжиженном нефтяном газе, отделении воздуха и в других криогенных отраслях. В производстве мы применяем международные передовые технологии и принимаем кольцо герметизации для уплотнения губ, чтобы удержать клапан с отличной производительностью герметизации в применении. В то же время эта серия клапанов может реализовать обслуживание в Интернете.

Стандарты реализации

Стандарт дизайна	API 6D, BS 6364
Конечное соединение	RF, RTJ, BW
Проверка и тест	API 598 & BS 6364
Лицом к лицу	ASME B16.10
Уровни давления и температуры	ASME B16.34
Пожарный сейф	Огонь 6FA, Огнен 607
Низкие стандарты утечки	ISO 15848-1, API 622
Антикоррозия дизайн	NACE MR 0103, NACE MR 0175

Приложение

Размер	1/2 "-28", DN15-DN700
Рейтинг давления	Класс 150-2500, PN10-PN420
Рабочая температура	-196 ° C ~ 150 ° C.
Диапазон приложений
Оператор	Рычаг, передача, электрический, пневматический
Материал тела	A351 CF3, CF8, CF3M, CF8M, A182 F304, F304L, F316, F316L и т. Д.
Мяч	A182 F304/F304L/F316/F316L+NI60
Кольцо поддержки сидений клапана	A182 F304/F304L/F316/F316L/STL Overlay
Вставка сиденья клапана	Pctfe
Клапан стебель	XM-19, GR660 TY2/HT

Функции производительности

Ключевые конструкции и технологии в криогенном боковом входном шарическом клапане:
● Губ-шар + упаковка двойная уплотнение стебля клапана может уменьшить количество упаковки.
● Конструкция с помощью конечных элементов используется для получения оптимальной толщины стенки расширенного крышки клапана, чтобы обеспечить наилучший эффект охлаждения.
● Дизайн дуги лунной канавки расширенной крышки клапана увеличивает область охлаждения и усиливает эффект охлаждения.
● Конструкция капельной пластины увеличивает область охлаждения и предотвращает замораживание упаковки; Эффективно предотвращает капку с конденсированной водой на корпус клапана.
● Груба с прокладкой + прокладка устанавливается на подключении к крышке тела, чтобы предотвратить утечку.
● Сиденье клапана принимает структуру DIB-2, которая может гарантировать, что давление в средней полости стабильно выделяется на указанную сторону, когда давление превышает предел.
● Уплотнение сиденья клапана представляет собой структуру моря для губ, которая имеет как упругую компенсацию пружины, так и низкотемпературное эластичное уплотнение PTFE, обеспечивая превосходный эффект герметизации при низких температурах.
● Поверхность герметизации сиденья клапана импортируется CTFE, которая по-прежнему имеет хорошую эластичность при сверхнизких температурах, чтобы гарантировать, что уплотнение не удается.
● Расширенный капот и конструкция структуры с длинной ручкой обеспечивает лучшую коаксиальность ручки шарика, стебля клапана и капота и более чувствительное переключение.
● Все крепежные элементы, контактирующие с низкими температурами, полностью резьмовые.
● Поверхность мяча затвердевается, чтобы гарантировать, что он не будет царапать при низких температурах.

Cryogenic Side Entry Ball Valve
