Криогенный шаровой клапан

Уэйтс имеет 30-летний опыт производства криогенных вентилей. Первоначально мы были созданы в США в 1994 году и начали работать в Китае в 2008 году, располагая производственными базами в Тяньцзине и Вэньчжоу. Криогенный проходной клапан — один из наших самых популярных продуктов, предназначенный для применения в арктических температурах и способный работать в сложных условиях эксплуатации.

Отправить запрос

Описание продукта

Криогенный проходной клапан предназначен для применений, связанных с экстремально низкими температурами, которые часто встречаются в отраслях, работающих со сжиженным природным газом (СПГ), жидким азотом и другими криогенными жидкостями.

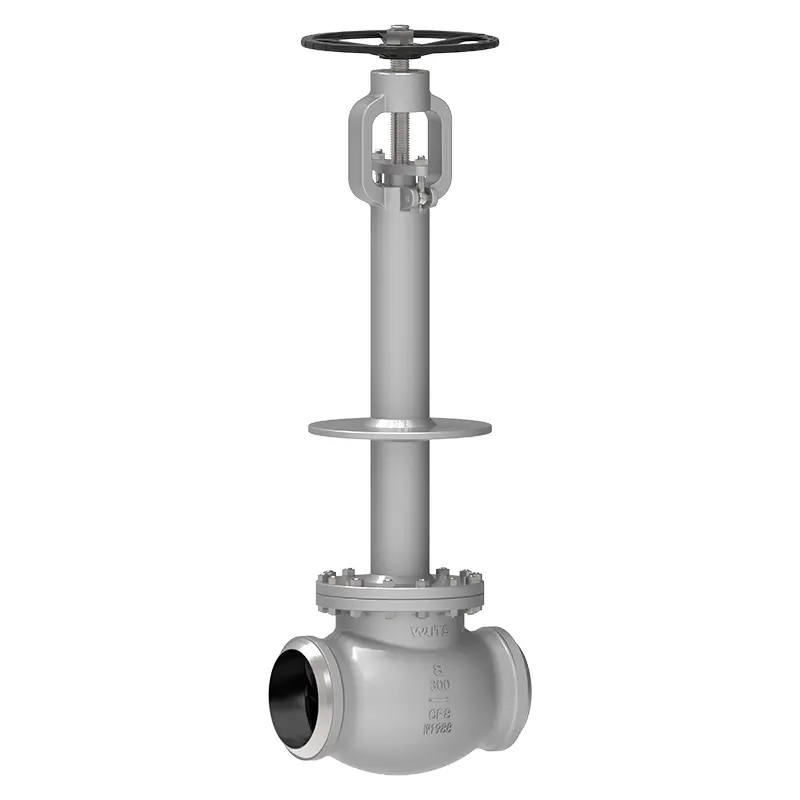

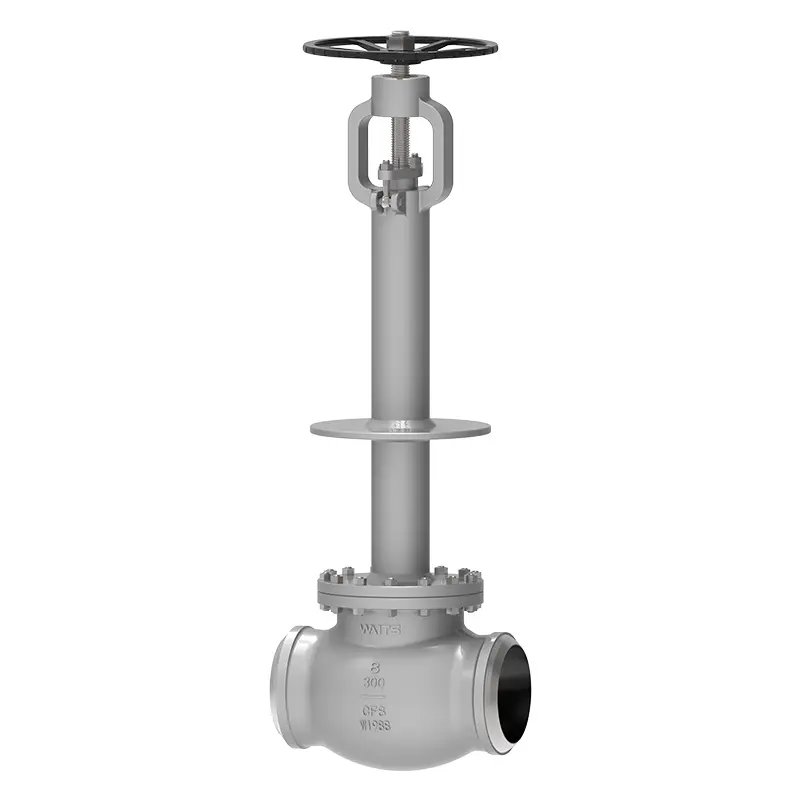

Этот клапан имеет удлиненную крышку для обеспечения надлежащей изоляции и предотвращения замерзания штока. Изготовленный полностью из нержавеющей стали и других криогенных материалов, он обеспечивает долговечность и бесперебойную работу даже при температуре до -196°C.
Криогенный проходной клапан также обладает возможностями точного дросселирования и механизмом уплотнения, которые необходимы для поддержания контроля и безопасности в сложных криогенных средах. Уэйтс настаивает на том, что качество является его главным приоритетом, а также предлагает вам конкурентоспособные цены.

Стандарты реализации

Стандарты проектирования	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Стандарты фланцев	АСМЭ Б16.10, АСМЭ Б16.25, АСМЭ Б16.5
Способы подключения	РФ, РТЖ, БВ
Тестирование и приемка	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Структурная длина	АСМЭ Б16.10,
Номинальные значения давления и температуры	АСМЭ Б16.34、
Испытание на огнестойкость	API607, API6FA
Низкие стандарты утечки	ИСО 15848-1, API 622
Антикоррозионная конструкция	NACE MR 0103, NACE MR 0175

Приложение

Размер	NPS 2″ ~ NPS 24″ DN50~ DN600
Диапазон давления	CL150~ CL1500 PN10~ PN250
Диапазон температур	；-196°С ~ +150°С
Область применения	В основном используется в этилене, оборудовании для сжиженного природного газа, природном газе СНГ, резервуарах для хранения СПГ, приемных базах и спутниковых станциях, оборудовании для разделения воздуха, оборудовании для разделения хвостовых газов нефтехимии, жидком кислороде, жидком водороде, жидком азоте, жидком аргоне.
Режим вождения	Турбина пневматическая, электрическая
Корпус клапана/клапанная крышка	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Тарелка клапана/седло клапана	F316/F304+ХФ
Шток клапана	F6A F304 F316 F51 F53 Монель K500
Гайка штока клапана	Медный сплав
Упаковка	Гибкий графит, графит-асбестовая набивка, политетрафторэтилен...

Характеристики производительности

1. Детали клапана, контактирующие со средой, подвергаются строгой криогенной обработке в соответствии с требованиями спецификации перед отделкой и могут выдерживать расширение и сжатие, вызванное изменениями температуры, а структура седла клапана не будет постоянно деформироваться из-за перепады температуры;
2. Криогенный проходной клапан имеет конструкцию крышки с длинной горловиной, которая может защитить сальниковую коробку;
3. Принята конструкция ворот, обеспечивающая надежное уплотнение независимо от изменений температуры;
4. Верхнее уплотняющее седло сварено из карбида кобальта, хрома и вольфрама;
5. Седло клапана и уплотнительная поверхность затвора сварены из карбида кобальта, хрома и вольфрама;
6. Конструкция отверстия для сброса давления используется для предотвращения аномального повышения давления в средней полости, а положение отверстия для сброса давления зависит от конструкции клапана;
7. Поверхность стержня клапана азотирована и закалена, чтобы предотвратить влияние царапин на поверхность во время открытия и закрытия криогенного шарового клапана на производительность;
8. В соответствии с требованиями пользователя можно выбрать уплотнение с низким уровнем утечек, чтобы гарантировать, что утечка через уплотнение клапана соответствует требованиям по защите окружающей среды. Кроме того, мы также можем предоставить сварочные муфты в соответствии с требованиями пользователя.
