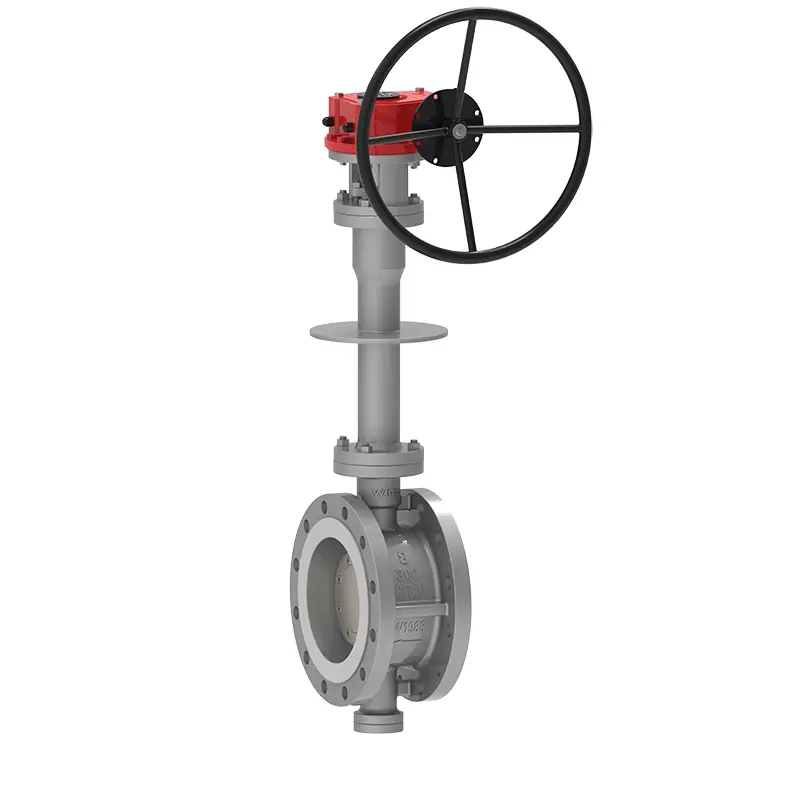

Криогенный боковой вход клапан бабочки

Криогенный боковой вход клапан бабочки, произведенный ожиданием, изготовлен из высококачественного сырья и контролируется качеством на протяжении всего процесса. Это отличная производительность и высокая стоимость. Этот клапан может обрабатывать чрезвычайно низкие температуры и подходит для более сложных условий труда. У нас 30 -летний опыт работы в производстве клапанов и сохраняем новаторские и инновационные. Мы надеемся иметь долгосрочное сотрудничество с большим количеством клиентов.

Отправить запрос

Описание продукта

Криогенный боковой вход клапан бабочки представляет собой длинное энергосберегающее клапан бабочки, недавно разработанную WATES. Он состоит из корпуса клапана, пластины -бабочки, герметичного кольца, механизма пропускания и других основных компонентов. Его структура принимает двумерную или трехмерную эксцентричную принцип и применяет новые технологии, совместимые с упругим уплотнением или твердым и мягким многоуровневым уплотнением, что уменьшает крутящий момент, когда работает клапан бабочки, сохраняет больше усилий и энергии. Такая конструкция и выбор процессов также могут обеспечить общую коррозионную стойкость, высокотемпературную стойкость и износостойкость клапана бабочки.

Стандарты реализации

Стандарт дизайна	API 609, BS 6364
Стандарт фланца	ASME B16.25 (BW)
Пожарный сейф	Огонь 6FA
Конечное соединение	Двойной фланец, BW, пластина, Lug и т. Д.
Проверка и тест	API 598 & BS 6364
Принятие теста низкой температуры	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Лицом к лицу	API 609, ASME B16.10 и 558
Уровни давления и температуры	ASME B16.34
Стандарт низкой утечки	ISO 15848-1, API 622
Антикоррозия дизайн	NACE MR 0103, NACE MR 0175

Приложение

Размер	3 "-52", DN80-DN1300
Рейтинг давления	Класс 150-900, PN16-PN160
Рабочая температура	-196 ° C ~ 150 ° C.
Диапазон приложений
Оператор	Передача, электрическое, пневматическое, голый стебель и т. Д.
Материал тела	A351 CF3, CF8, CF3M, CF8M и т. Д.
Клапан пластина	A351 CF3, CF8, CF3M, CF8M и т. Д.
Сиденье клапана	Нержавеющая сталь + STL; Нержавеющая сталь + графит
Клапан стебель	XM-19, GR660 TY2/HT

Функции производительности

1. Криогенный клапан бабочки -бокового входа принимает двойной конструкцию скос и небольшую эксцентриситет: крутящий момент достигает ведущего внутреннего уровня (40% ~ 60% одноранговых коллег), а соответствующие электрические и пневматические цены очень выгодны;
2. Клапан сиденье и герметизирующее кольцо можно заменить в Интернете на дизайн отсека для обслуживания: сиденье клапана и герметизированное кольцо разделены, а клапан имеет контрольный порт для удобного обслуживания и замены.
3. Верхние и нижние двойные клавиши клапана и стебель клапана могут гарантировать, что он не застрянет при низких температурах и в то же время соответствовать конструкции API 609 антилета;
4. Крутящий момент клапана невелик: поверхность уплотнения находится близко к нулевому износу, что продлевает срок службы клапана;
5. Он имеет широкий спектр применений и может использоваться для ультра-низких температурных устройств, таких как СПГ, пропилен и этилен;
6. Хорошая производительность герметизации: утечка при нормальной температуре составляет API598, а утечка при низкой температуре составляет 1/3 от BS6364. Соответствовать положительным и обратным требованиям к уплотнению BS6364 при низких температурах;
7. Клапан корпус и сиденье клапана представляют собой отдельные компоненты: сиденье клапана и герметизирующее кольцо могут быть изготовлены из различных материалов для удовлетворения условий труда;
8. Три эксцентричности: центральная линия вала отклоняется от центральной линии герметичной поверхности, центральная линия вала слегка отклоняется от центральной линии трубопровода, а центральная линия герметичной поверхности тела клапана (наклонное конус) образует угловую позицию с центральной линией трубопровода;

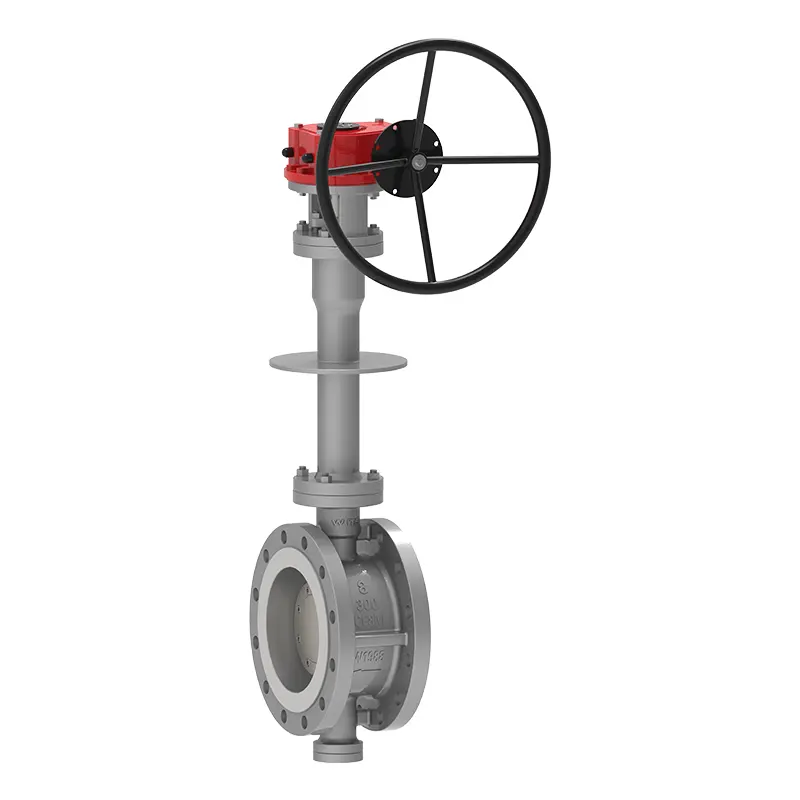

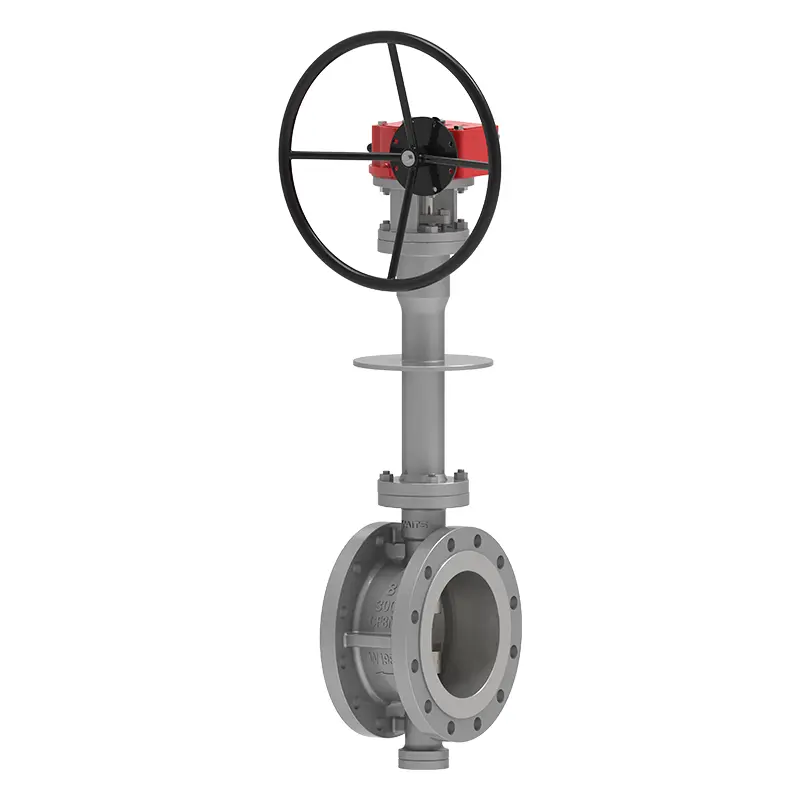

Cryogenic Side Entry Butterfly Valve
