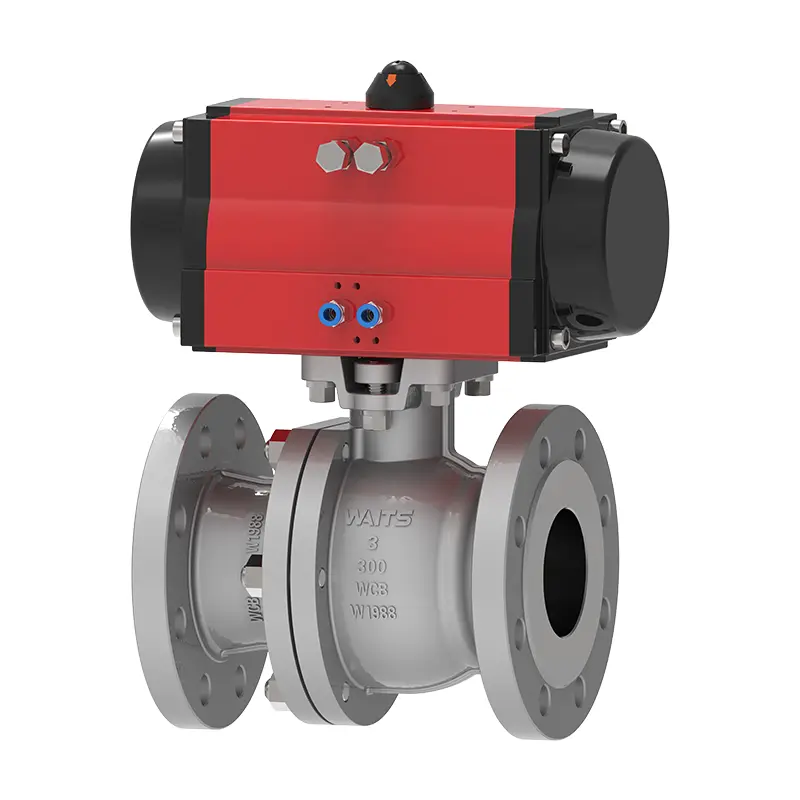

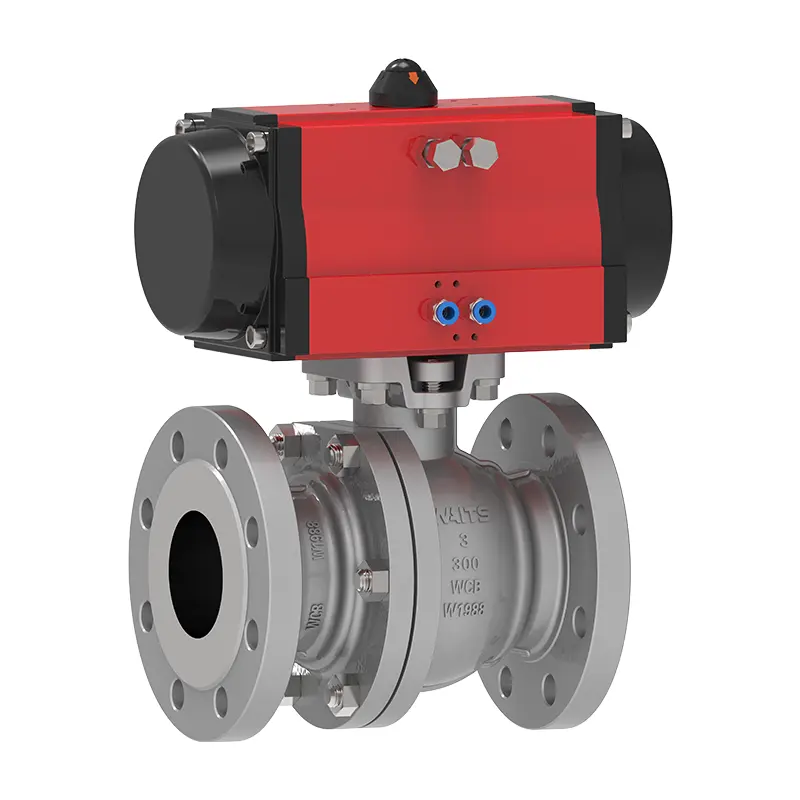

Пневматический плавающий клапан с двумя частями (с кронштейном)

WAITS Valve Advanced Pneumatic Pniumatic Ploating Ball Calve (с кронштейном ‌) очень легко установить в промышленных приложениях, что сэкономит вам много проблем! Это пневматически управляемый клапан с корпусом из нержавеющей стали и сиденьем PTFE. Waits valve фокусируется на предоставлении наиболее доступных жидких клапанов для таких отраслей, как нефтехимические вещества, выработка электроэнергии и обработка воды.

Отправить запрос

Описание продукта

Клапан ожидает высокого качества пневматического плавающего шар-клапана (с кронштейном ‌), принимает двухэтапную структуру с корпусом клапана и крышкой клапана, соединенными болтами, компактной структурой и легким обслуживанием. Он очень подходит для контроля водой, пара, нефти, нефти и других сред, особенно для систем трубопроводов в химической, пищевой и фармацевтической промышленности.

Основные преимущества включают: время быстрого отклика; Отличная герметичная производительность; долгой срок службы.

По сравнению с дизайном с тремя частями, плавучий шаровой клапан с двумя частями имеет следующие преимущества: меньший след, более легкий вес, подходящие для установок с ограниченным пространством; бюджетный

Наш пневматический шар-клапан с двумя частями (с кронштейном ‌) представляет собой свободный для технического шарикового клапана с двумя частями, подходящим для общего, промышленного и химического применения; Подходит для очистки воды, химических веществ, слабо коррозийных и полу коррозийных жидкостей.

Режим активации представляет собой одноактивное действие или двойное действие, и доступен ряд настраиваемых параметров, включая ограниченные переключатели, соленоидные клапаны и позиционеры.

Основные особенности:

Доступный интерфейс BSP или NPT, размер: NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600-2 дюйма (NPT).

Диапазон давления: CL150 ~ CL2500 PN10 ~ PN260

Диапазон температуры: -20 ~ 400 ℃

Оснащен стержнем клапана против потока.

Пневматический плавающий шариковой клапан с двумя частями (с кронштейном ‌) соответствует строгим требованиям сегодняшнего управления процессом. Во время сборки все компоненты привода тщательно проверяются и на 100% протестированы заводские проверки перед отгрузкой.

Стандарты реализации-пневматический плавающий шариковой клапан (с кронштейном ‌）)
Стандарты дизайна	6d/Fire Fire 608, BS5351
Стандарт фланца	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Методы соединения	RF, BW, SW, NPT, FNPT
Тестирование и принятие	Пожар 598, EN12266
Структурная длина	API6D/ASME B16.10/EN558
Рейтинги давления и температуры	ASME B16.34
Огнеупорный тест	Огонь 6FA, Огнен 607
Низкие стандарты утечки	ISO 15848-1, API 622
Антикоррозия дизайн	NACE MR 0175

Пневматический плавающий шариковой клапан приложения (с кронштейном ‌ ‌)
Размер	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
Диапазон давления	CL150 ~ CL2500 PN10 ~ PN260
Температурная диапазон	-20 ℃ ~ 400 ℃
Диапазон приложений	Применимо к различным средам, таким как вода, пара, нефть, сжиженный газ, природный газ, угольный газ, азотная кислота, уксусная кислота, окислительная среда, мочевина и т. Д.
Режим привода	Гидравлическая, пневматическая, электрическая, ручная и червячная передача.
Клапан корпус/крышка клапана	Поings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Отливки: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Герметичная поверхность	Усиленный PTFE, пара-полифенилен (RPTFE, PPL), металл
Клапан стебель	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Мяч	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Стержень	Графит асбеста, гибкий графит, политетрафторэтилен, железо на основе сплава

Пневматический процесс вступления в действие

1. Компрессированный воздух (0,4–0,7 МПа) вводится для управления поршнем или механизмом передачи привода.

2. Torque выводится, чтобы повернуть ствол клапана на 90 °, переключая направление сквозного шарика (полностью открытое/полностью закрытое).

3. Актерские цилиндры требуют сброса пружины, в то время как цилиндры с двойным действием контролируются с помощью изменения направления электромагнитного клапана.

4. Ответ.

Критерии отбора

1. Установите одно действительные или двойные пневматические головки в зависимости от требований к крутящему моменту.

2. Применение уплотнений PTFE для коррозийных среда; Выберите металлические жесткие уплотнения для применений высокого уровня/высокого давления.

3. Flange Faces, разработанные для ASME B16.5, обеспечивают совместимость трубопровода.
