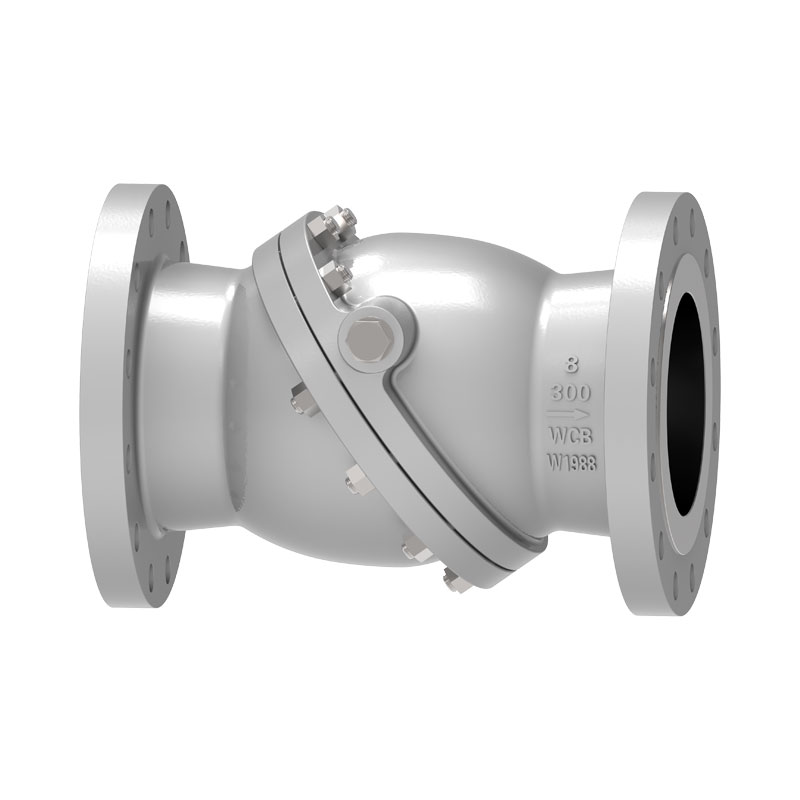

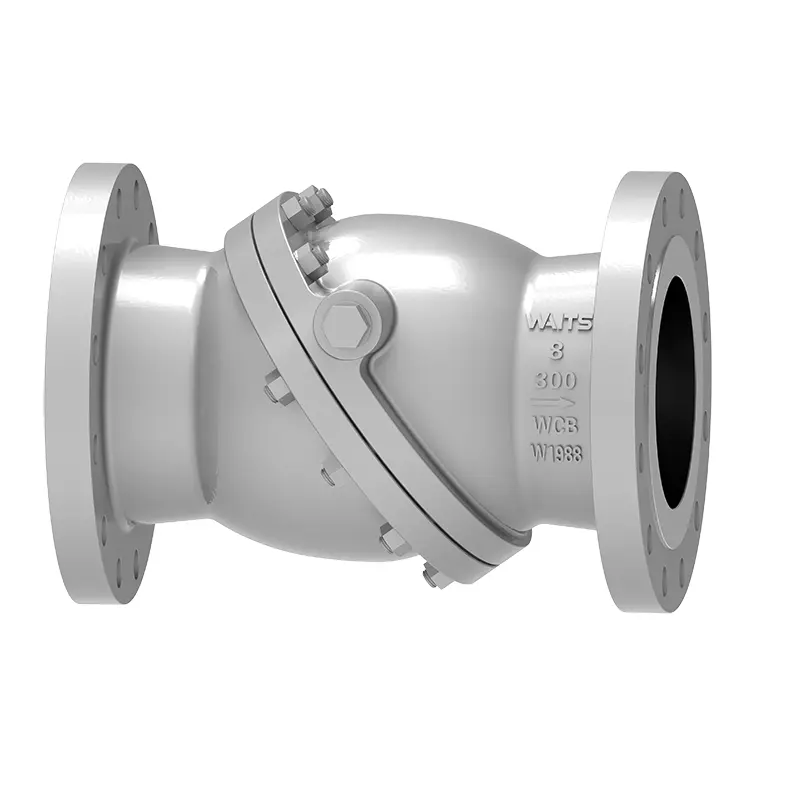

Обратный клапан с наклонным диском

Обратный клапан с наклонным диском – это высококачественная и долговечная продукция компании Waits Valve. Как профессиональный производитель клапанов, наши технологии и производственное оборудование соответствуют передовому уровню отрасли в режиме реального времени. После обновления и полной проверки продукт можно быстро закрыть, а диск клапана может быстро достичь положения седла клапана, сводя к минимуму явление удара.

Отправить запрос

Описание продукта

Обратный клапан с наклонным диском представляет собой противоударный обратный клапан. Его основным преимуществом является преодоление ударов и гидроударов, вызванных поворотным обратным клапаном и подъемным обратным клапаном, а также реализация работы без ударов.

Стандарты реализации

Стандарты проектирования	BS1868, API6D, API594
Стандарты фланцев	ASME B16.5、ASME B16.25、
Способы подключения	RF.RTJ.BW
Тестирование и приемка	API598, API 6D
Структурная длина	АПИ6Д/АСМЕ Б16.10,
Уровни давления и температуры	АСМЭ Б16.34、
Антикоррозионная конструкция	NACE MR 0103, NACE MR 0175.ISO15156

Приложение

Размер	NPS 2”~ NPS 36” DN50 ~ DN900
Диапазон давления	CL150 ~CL600 PN10~ PN100
Диапазон температур	;-29°К~+545°К
Область применения	Он подходит для различных сред, таких как вода, паровое масло, азотная кислота, уксусная кислота, сильные окислители и т. д.
Корпус клапана	Поковки: A105, A182, F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Отливки: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2.
Клапанная пластина	Поковки: A105, A182, F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, монель, Отливки: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2.
Седло клапана	Материал корпуса: 13CR, нержавеющая сталь 304/316, монель, твердый сплав, сплав 20, медный сплав и т. д.
Шток клапана	A182 F6a, 17-4PH, F304 F316, F51, ...

Характеристики производительности

В обратном клапане с наклонным диском при проектировании и производстве используются диски с двойным эксцентриком, а седло клапана представляет собой слегка эластичное металлическое седло клапана, которое может обеспечить герметичность клапана во время работы. Диск-бабочка помогает быстро открываться и обладает высокой прочностью, эффективно продлевая срок службы, экономя затраты на техническое обслуживание и замену, а также имеет низкое сопротивление потоку и отличную производительность.
