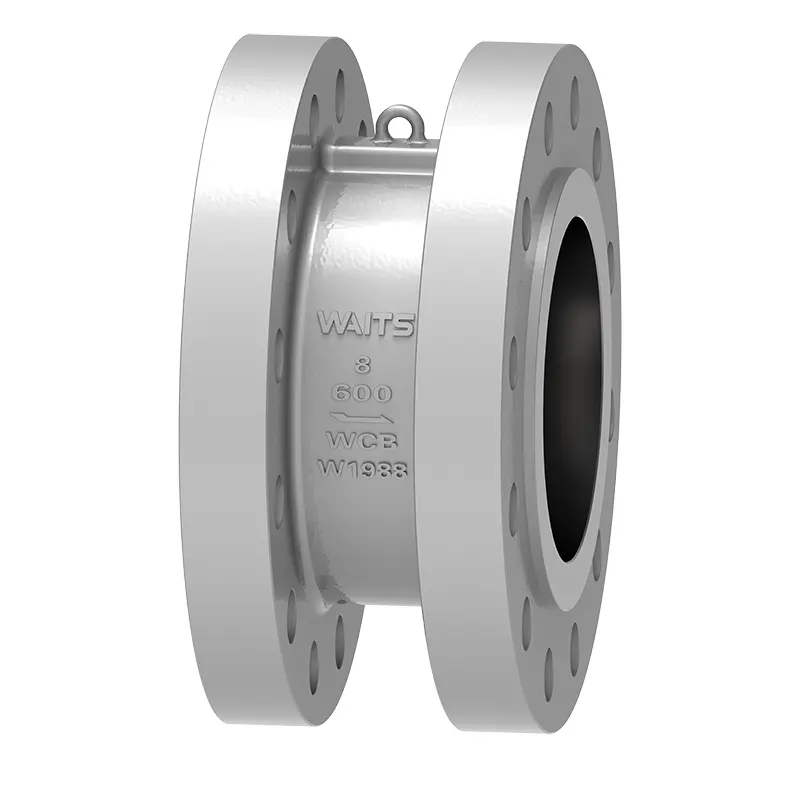

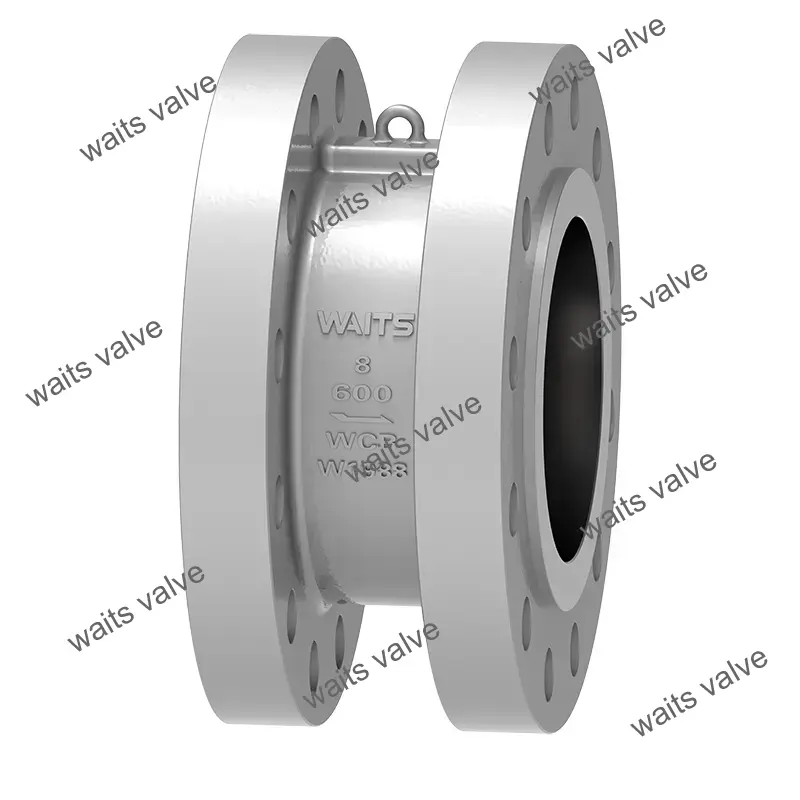

Двойной пластинчатый обратный клапан

Как профессиональный производитель клапанов, компания Waits может поддержать производство обратных клапанов с двумя пластинами по индивидуальному заказу, чтобы лучше удовлетворить потребности различных клиентов. Что касается уплотнения, этот обратный клапан может иметь различные формы, такие как резина, ПТФЭ и корпус. Настройка может соответствовать различным стандартам, таким как API/DIN/JIS, в соответствии с потребностями клиента.

Отправить запрос

Описание продукта

Дисковая заслонка двухпластинчатого обратного клапана представляет собой два полукруга, а подпружиненный диск клапана подвешен на центральном вертикальном штифте. Когда клапан открыт, объединенная сила жидкости находится в центре уплотняющей поверхности диска клапана, а точка действия силы поддержки пружины находится в центре поверхности диска клапана, так что основание клапана Диск открывается первым, что позволяет избежать износа уплотнительной поверхности, который возникает при открытии диска клапана старого обычного клапана, и эффективно повышает срок службы.
Когда скорость потока замедляется, под действием силы реакции торсионной пружины диск клапана постепенно приближается к седлу клапана, и двухпластинчатый обратный клапан переходит в стадию медленного закрытия. Когда жидкость течет обратно, совместное действие силы тарелки клапана и силы реакции торсионной пружины соответственно увеличивает закрытие тарелки клапана, переходя в стадию быстрого закрытия. Это эффективно снижает воздействие гидроудара и снижает вред от гидроудара. При закрытии действие точки силы пружины приводит к тому, что верхняя часть тарелки клапана закрывается первой, предотвращая защемление корня тарелки клапана.

Стандарты реализации

Стандарты проектирования	API594, API6D, АСМЭ Б16.34
Стандарты фланцев	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Способы подключения	Тип пластины, тип фланца, тип наконечника,
Тестирование и приемка	API598, API 6D,
Структурная длина	API594, API6D, DIN3202
Уровни давления и температуры	АСМЭ Б16.34, ДИН2401
Антикоррозионная конструкция	NACE MR 0103, NACE MR 0175.ISO15156

Приложение

Размер	NPS 2”~ NPS 60” DN50 ~ DN1500
Диапазон давления	CL150 ~CL2500 PN10~ PN420
Диапазон температур	；-196°С ~ +600°С
Область применения	Он подходит для различных сред, таких как вода, паровое масло, азотная кислота, уксусная кислота, сильные окислители и т. д.
Корпус клапана	Поковки: A105, A182, F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, монель, Отливки: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2.
Клапанная пластина	Поковки: A105, A182, F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, монель, Отливки: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2.
Седло клапана	Материал корпуса: 13CR, нержавеющая сталь 304/316, монель, твердый сплав, сплав 20, медный сплав и т. д.
Шток клапана	A182 F6a, 17-4PH, F304 F316, F51, ...

Характеристики производительности

1. Двухпластинчатый обратный клапан состоит из корпуса клапана, диска клапана, вала клапана, пружины и т. д. Он имеет зажимное соединение и компактную конструкцию.
2. Пластина-бабочка представляет собой два полукруга, а для принудительного сброса используется пружина. Уплотняющая поверхность может быть заварена износостойким материалом или облицована резиной. Имеет широкий спектр применения и надежную герметизацию.
3. Ход закрытия тарелки клапана короткий, он подпружинен и имеет высокую скорость закрытия, что позволяет уменьшить явление гидроудара.
4. Подходит для случаев с ограниченным пространством для установки и может использоваться для горизонтальных или вертикальных трубопроводов.
5. Его можно применять к различным средам, таким как вода, паровое масло, азотная кислота, уксусная кислота, сильные окислительные среды и т. д.
