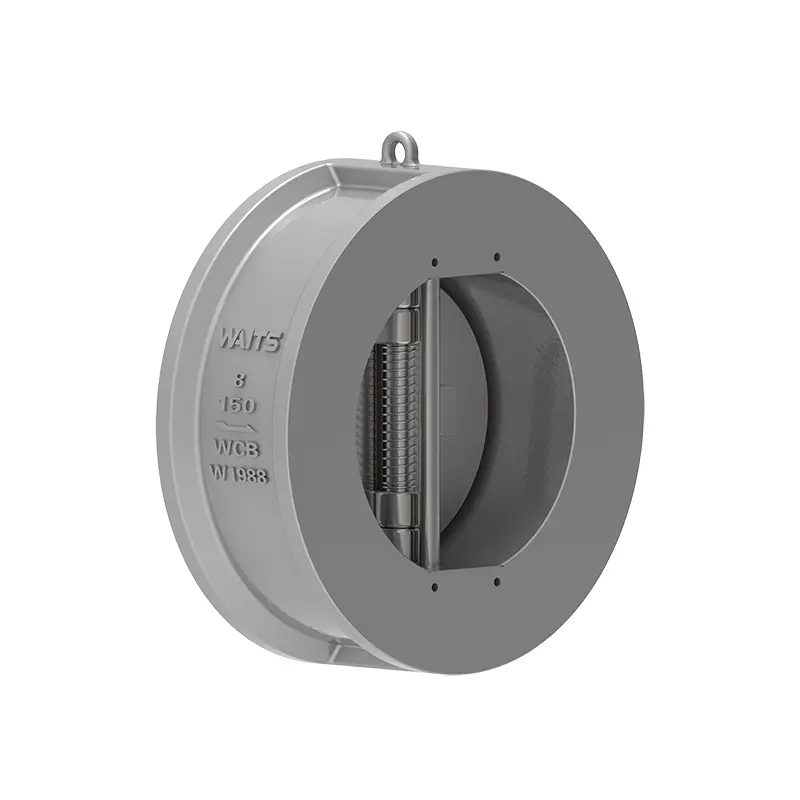

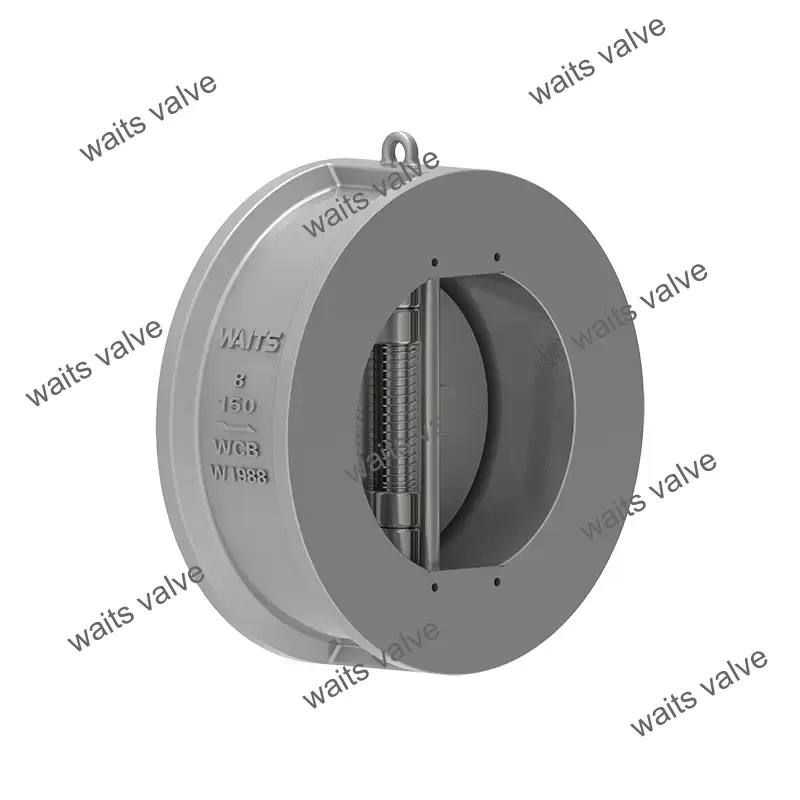

Двухпластинчатый обратный клапан с мягким уплотнением

Дисковая заслонка двухпластинчатого обратного клапана с мягким уплотнением представляет собой два полукруга с подпружиненным диском, подвешенным на центральном вертикальном штифте.
Когда клапан открыт, объединенная сила жидкости находится в центре уплотняющей поверхности диска, а точка действия силы поддержки пружины, которая действует как реакция, расположена в центре поверхности диска, так что корень диска открывается первым. Это позволяет избежать износа уплотнительной поверхности, возникающего при открытии диска в старом обычном клапане, и увеличивает долговечность уплотнения клапана.
Когда скорость потока замедляется, под действием силы реакции торсионной пружины диск постепенно приближается к седлу клапана и переходит в стадию медленного закрытия клапана. Когда жидкость течет обратно, ее сила, действующая на диск, и сила реакции торсионной пружины будут работать вместе, и закрытие диска соответственно увеличится, переходя в стадию быстрого закрытия. Целью этой конструкции является уменьшение явления гидроудара, уменьшение вреда от гидроудара и увеличение срока службы. При закрытии точка силы пружины заставляет верхнюю часть диска закрываться первой, предотвращая закусывание корня и повышая долговечность уплотнительной поверхности клапана.

Стандарты реализации

Приложение

Характеристики производительности

1. Компоненты обратного клапана с двумя пластинами с мягким уплотнением включают корпус клапана, диск клапана, вал клапана, пружину и другие детали, которые соединены зажимным типом и имеют компактную конструкцию.
2. Дроссельная заслонка клапана выполнена из двух полукругов и возвращается пружиной. Уплотняющая поверхность может быть изготовлена ​​из износостойкого материала, наплавленного на корпус, или облицована резиной. Он имеет широкий спектр применения и надежную герметизацию.
3. Диск клапана имеет короткий ход закрытия и подпружинен, имеет чувствительное действие и высокую скорость закрытия, что значительно снижает гидроудар.
4. Поскольку обратный клапан с двумя пластинами с мягким уплотнением имеет компактную конструкцию, небольшой размер, легкий вес и простоту установки, он подходит для использования в ситуациях, когда пространство для установки ограничено. Его можно использовать в горизонтальных или вертикальных трубах.
5. Применимо к воде, паровому маслу, азотной кислоте, уксусной кислоте, сильным окислителям и другим средам.
