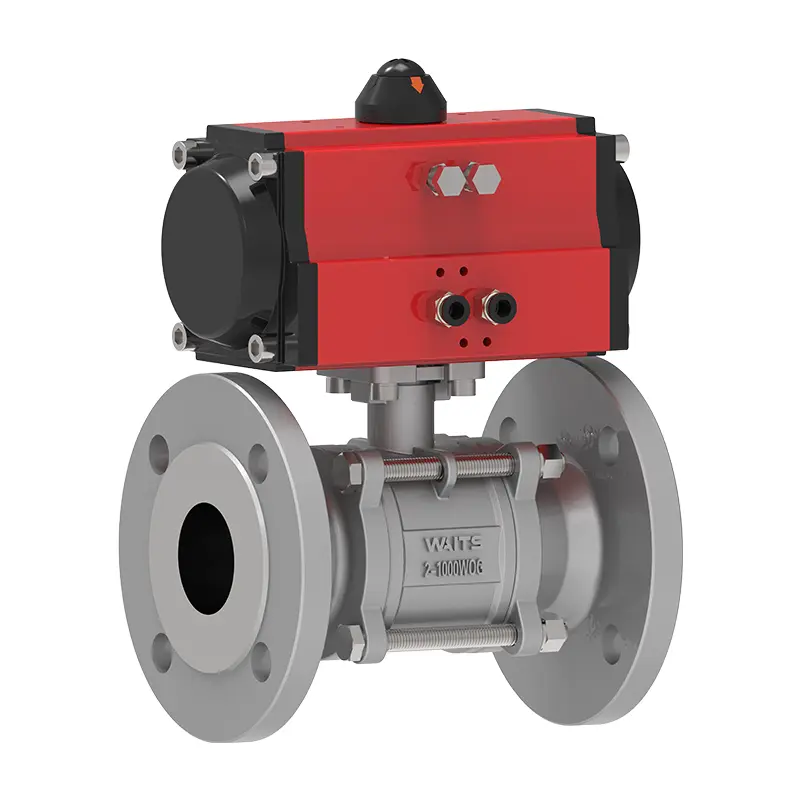

Пневматический плавающий клапан с тремя частями (с кронштейном)

Пневматический шар-клапан с тремя частями WAITS (с кронштейном) является сертифицированным ISO и API и подвергается тестированию тщательного давления/уплотнения. Пневматический привод использует внутренний твердый анодированный и внешний экструдированный алюминиевый корпус с конечными крышками с эпоксидным покрытием. Такие материалы и дизайн очень устойчивы к коррозии. Я считаю, что когда вы столкнетесь с другими простыми клапанами, вы пожалеете, что не выбираете клапан wats wats!

Отправить запрос

Описание продукта

Клапан ожидания высокого качества пневматического плавучего шарикового клапана (с кронштейном) представляет собой полный шаровой клапан с тремя частями с пневматическим приводом, который реализует двунаправленное герметинг под средним давлением посредством плавающей конструкции шарика. Стандартизированная высокая платформа интегрирована в верхней части стебля клапана, которая может непосредственно установить стойку и шестерни или поршневые пневматические приводы. Он широко используется в контроле жидкости и отключении экстренного количества химических, энергетических и других отраслей.

Корпус клапана и внутренние компоненты пневматического плавучего шарикового клапана (с кронштейном) изготовлены из из нержавеющей стали 316, а уплотнительный материал-PTFE. Значение давления этого клапана составляет CL150 ~ CL2500 PN10 ~ PN260, а температура составляет -20 ~ 450 ℃. Дизайн из трех частей упрощает обслуживание для вас, не удаляя конечные части из трубопровода, экономя время, усилия и деньги. Это очень хороший клапан, вы его заслуживаете. Клапан оснащен двойным пневматическим приводом и оснащен монтажной площадкой, которая соответствует стандарту ISO 5211. Привод может быть установлен без кронштейна или привода.

Стандарты внедрения-пневматический плавающий шариковой клапан (с кронштейном ‌ ‌)
Стандарты дизайна	6d/Fire Fire 608, BS5351
Стандарт фланца	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Методы соединения	RF, BW, SW, NPT, FNPT
Тестирование и принятие	Пожар 598, EN12266
Структурная длина	API6D/ASME B16.10/EN558
Рейтинги давления и температуры	ASME B16.34
Огнеупорный тест	Огонь 6FA, Огнен 607
Низкие стандарты утечки	ISO 15848-1, API 622
Антикоррозия дизайн	NACE MR 0175

Пневматический плавающий шариковой клапан с приложением (с кронштейном ‌）)
Размер	NPS 1/2 ″ ~ NPS 12 ″ DN15 ~ DN300
Диапазон давления	CL150 ~ CL2500 PN10 ~ PN260
Температурная диапазон	-20 ℃ ~ 450 ℃
Диапазон приложений	Применимо к различным средам, таким как вода, пара, нефть, сжиженный газ, природный газ, угольный газ, азотная кислота, уксусная кислота, окислительная среда, мочевина и т. Д.
Режим привода	Гидравлическая, пневматическая, электрическая, ручная и червячная передача.
Клапан корпус/крышка клапана	Поings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Отливки: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Герметичная поверхность	Усиленный PTFE, пара-полифенилен (RPTFE, PPL), металл
Клапан стебель	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Мяч	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Стержень	Графит асбеста, гибкий графит, политетрафторээтилен

Структура и основные особенности

1. Клапано -корпус состоит из левого тела, правого тела и среднего тела, соединенного болтами для легкой разборки, поддержания и замены внутренних компонентов.

2. Плавающая конструкция мяча использует давление среды, чтобы вытащить поверхности герметизации, достигая двунаправленного герметизации, подходящего для частых операций открытия/закрытия.

3. Стандартизированная высокая платформа (соблюдение ISO 5211) интегрирована в верхней части стебля клапана, поддерживая прямую установку пневматических приводов (например, типы поршня).

4. Дизайн платформы оптимизирует установку привода, адаптируется к пневматическим головкам из нескольких брендов и снижает затраты на модернизацию.

5. Клапано -корпус обычно изготавливается из нержавеющей стали 304/316L, обеспечивая сильную коррозионную устойчивость к химической, обработке воды и подобной среде.

6. Обеспечение поверхностей может быть выбрано в качестве PTFE или металлических жестких уплотнений.

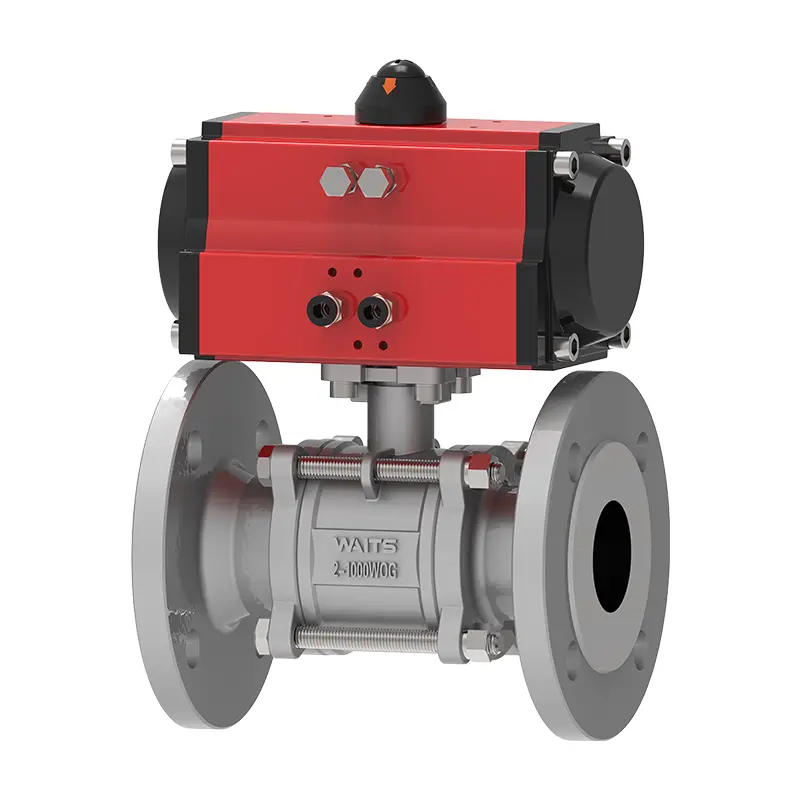

Three Piece Pneumatic Floating Ball Valve With Bracket
