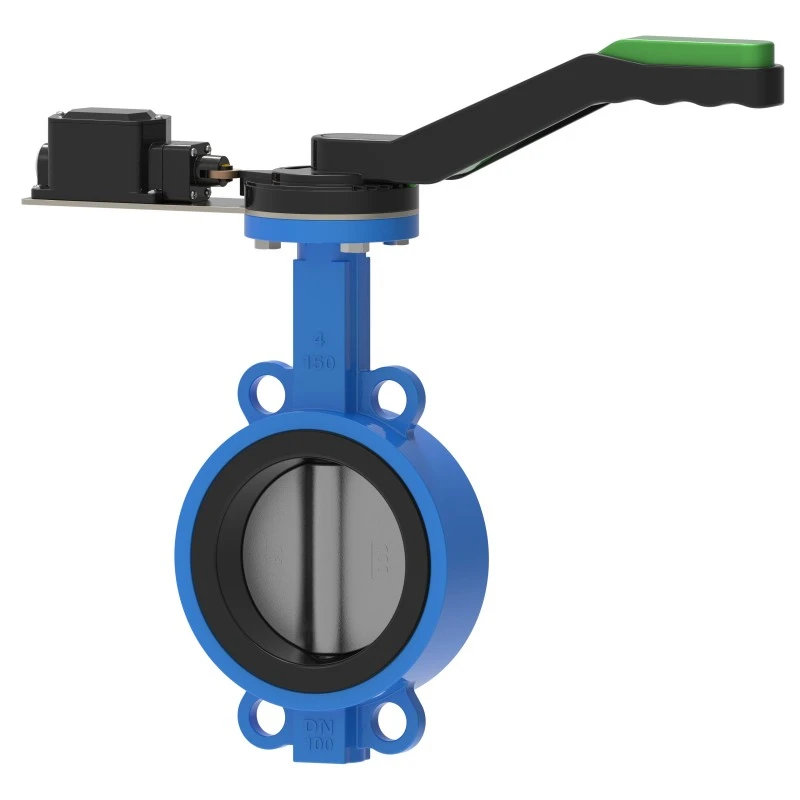

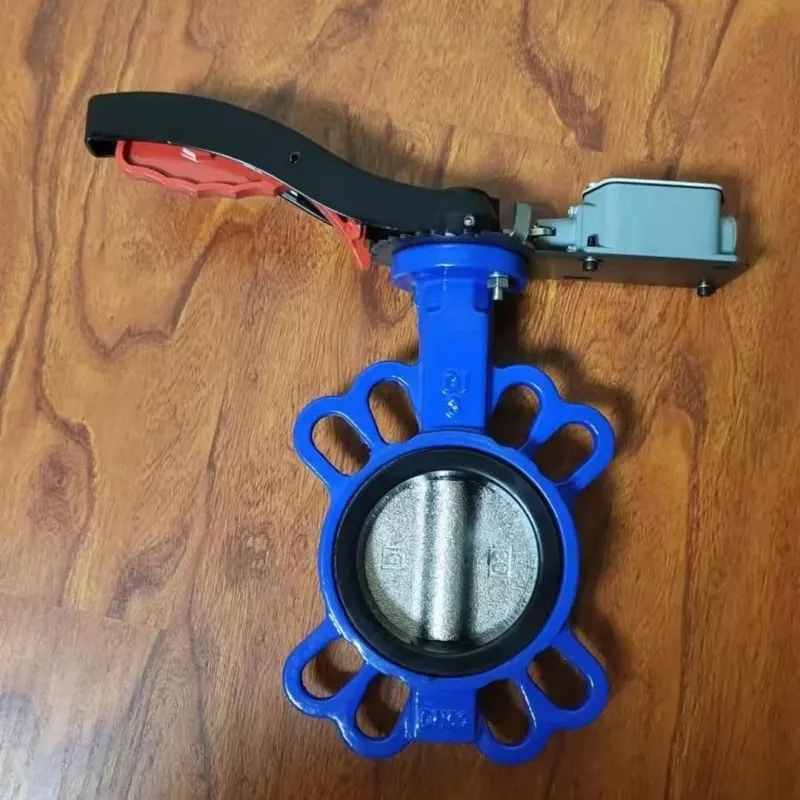

Бесфланцевый дисковый клапан с рычажным управлением и сенсорным активным управлением

Рычажный межфланцевый дроссельный клапан одностороннего действия (с сенсорным управлением) компании Waits Valve отличается компактной конструкцией, превосходными характеристиками регулирования расхода и экономичной ценой, что делает его ключевым регулирующим устройством в промышленных трубопроводных системах. В этой серии дроссельных затворов используется конструкция с ручным управлением, без сцепления, не требующая рычагов, муфт или тормозов, и она может управляться вручную от сети.

Особенности и преимущества:

Широкий диапазон размеров

Нереверсивная червячная передача

Интуитивно понятный механический индикатор положения точно указывает положение клапана.

Стандартные модели оснащены противоконденсационным нагревателем и двумя вспомогательными концевыми выключателями. Степень защиты: IP67

Рычажный дисковый затвор одностороннего действия (с сенсорным управлением) представляет собой клапан, закрепленный болтами между двумя фланцами трубы. Его диск вращается на угол от 0° до 90° вокруг своей оси, обеспечивая управление открытием и закрытием. Он имеет компактную конструкцию, легкий вес (всего от 30% до 50% задвижки аналогичного размера) и быструю работу. К основным конструктивным особенностям относятся:

Материал корпуса: Серый чугун (HT200/HT250), ковкий чугун (QT450-10) или нержавеющая сталь. Подходит для труб диаметром от DN50 до DN600.

Соединение: не имеет встроенного фланца и зажимается между фланцами труб с помощью длинных болтов, что экономит место для установки и обеспечивает выравнивание фланцев.

Тип уплотнения:

Мягкое уплотнение: Край диска рычажного дискового затвора одностороннего действия (активируется при прикосновении) покрыт резиновым или тефлоновым уплотнением. Утечка при комнатной температуре соответствует классу VI (≤0,1% x DN) и подходит для температур от -20°C до 150°C.

Характеристики производительности

В полностью открытом состоянии толщина диска представляет собой единственное сопротивление потоку, уменьшая падение давления до 1/3 от перепада давления в задвижке той же спецификации и обеспечивая превосходную линейность регулирования потока.

В рычажном дисковом затворе одностороннего действия (с сенсорным управлением) используется конструкция с тройным эксцентриком (например, HH44X), обеспечивающая открытие и закрытие без трения, что продлевает срок его службы в 3–5 раз по сравнению с традиционными дроссельными клапанами.

Приложения

Рычажный бесфланцевый дроссельный клапан одинарного действия (с сенсорным управлением) может использоваться в нефтехимической промышленности, например, на нефте- и газопроводах нефтеперерабатывающих заводов (класс 150-600), а также на входах и выходах резервуаров для хранения кислоты и щелочи.

Регулирование питательной воды котла, контроль оборотной воды градирни (для DN200 и выше предпочтительны жесткие уплотнения).

Предотвращение обратного потока на выходе пожарного насоса, системы центрального кондиционирования воды в высотных зданиях.
