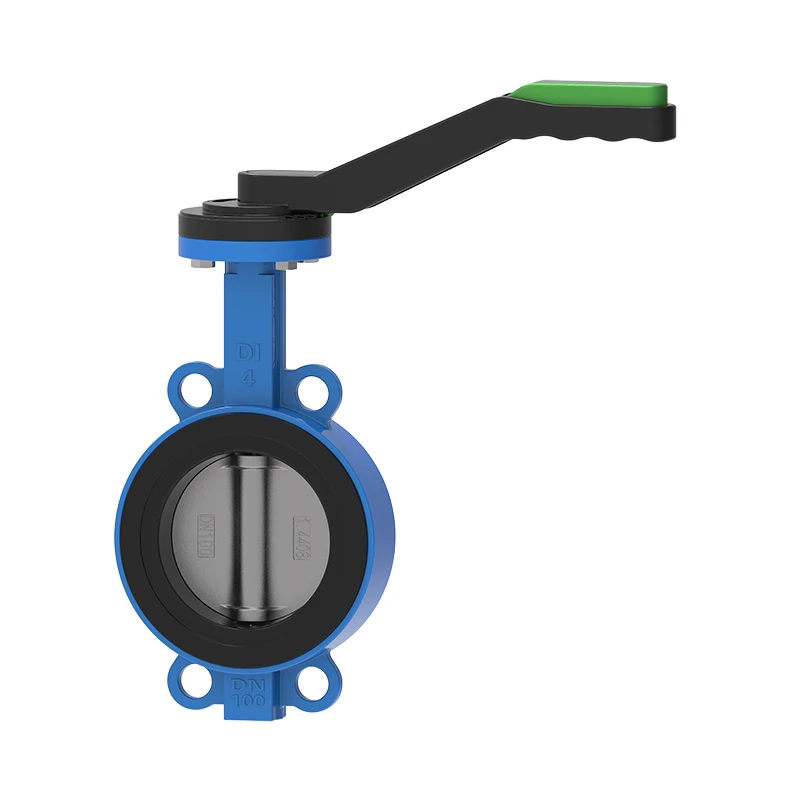

Рычажный вафельный концентрический дроссельный клапан

Вы можете изучить прочный межфланцевый дисковый клапан с рычагом, о котором хотите узнать, на сайте Waits Valve. Эти клапаны имеют оригинальную конструкцию, компактны и легки, и ваши инженеры могут легко установить их между фланцами. Эти клапаны разработаны специально с учетом физических ограничений и могут обеспечить прямое закрытие или дросселирование без каких-либо проблем в водных, химических и промышленных применениях. Мы предлагаем различные материалы, размеры и варианты приводов! Добро пожаловать на наш сайт www.waitsvalve.com. Если вы не уверены в том, что вам нужно, свяжитесь с нашими специалистами по электронной почте, и мы предоставим помощь или организуем закупку для настройки подходящего вам клапана.

Рычажный межфланцевый дисковый затвор представляет собой тип дроссельной заслонки, которая обычно имеет мягкое уплотнение, с уплотнительной поверхностью, выполненной из резины или фторопласта в качестве уплотнительного материала, а тарелка клапана и шток изготовлены из углеродистой или нержавеющей стали. Из-за ограничений материала уплотнительной поверхности дроссельная заслонка с зажимом ручки подходит только для жидких сред, таких как вода, газ, масло и т. д. с температурой ≤ 80-120 ℃.

Деталь:

Рычажный межфланцевый дисковый затвор обычно подходит только для клапанов малого диаметра, то есть клапанов диаметром менее или равным DN200 мм. Благодаря относительно небольшому крутящему моменту небольшого калибра открытие и закрытие клапана можно напрямую контролировать вручную. Если диаметр превышает 200 мм, в зависимости от конкретного размера диаметра необходимо оборудовать турбинную головку, пневматическое или электрическое устройство.

Из-за дроссельной заслонки с мягким уплотнением дроссельной заслонки с зажимом ручки клапан должен быть открыт под определенным углом во время установки и использования, обычно на 5 °-10 °, а резиновая уплотнительная поверхность не должна находиться в сжатом состоянии в течение длительного времени.

Особенность:

Рычажный дисковый затвор Weitz Waffle отличается компактной конструкцией и легким весом.

В пластинчатом дроссельном клапане Lever используется конструкция уплотнения по средней линии с малым крутящим моментом открытия и закрытия, что экономит ваше время и усилия при работе.

Корпус клапана изготовлен из нержавеющей стали 304, устойчивой к кислотной и щелочной коррозии, а седло клапана — из ПТФЭ. Этот материал теперь подходит для трубопроводов транспортировки разбавленной кислоты и щелочи в химической промышленности с диапазоном температур от -30 ℃ до 180 ℃. Он может стабильно работать в агрессивных условиях, обеспечивая непрерывность и безопасность процесса химического производства.

Материал уплотнительной поверхности легко заменяется, устойчив к старению и слабой коррозии, имеет длительный срок службы.

Приложение

Химическая, нефтяная, электроэнергетическая, текстильная, бумажная промышленность, строительное водоснабжение и водоотведение и т.д. Рычажный межфланцевый поворотный клапан применяется в инженерных системах для транспортировки различных агрессивных и неагрессивных жидких сред в трубопроводах, для включения/выключения нормальной температуры и давления трубопроводных сред, а также может использоваться для регулирования расхода.
