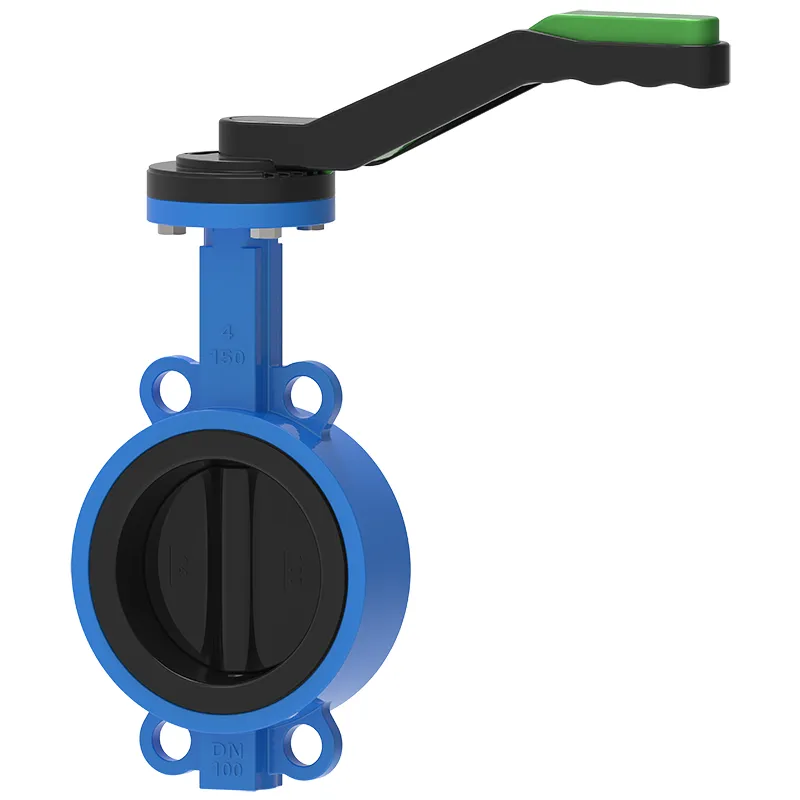

Рычаг Бесфланцевый концентрический дисковый затвор с резиновым покрытием Диск

Рычажный дисковый затвор компании Waits Valves представляет собой недорогое устройство регулирования расхода, которое может выполнять функции отсечки и дросселирования в системах среднего и низкого давления. Это позволяет создать компактный корпус клапана межфланцевого типа, который удобен для установки между фланцами и оснащен ручным рычагом или зубчатым приводным механизмом. Он также покрыт эластичной резиновой прокладкой (обычно из этилен-пропилен-диенового мономера (EPDM), нитрильного каучука (NBR) или других эластомеров), которая может сделать корпус клапана герметичным и защитить его от эрозии агрессивной среды. Диск клапана поворачивается на 90 градусов, чтобы контролировать поток жидкости с минимальным перепадом давления и крутящим моментом.

Отправить запрос

Описание продукта

Компания Waits Valves предлагает прочные рычажные межфланцевые дроссельные заслонки для фланцевого монтажа на трубы; Концентрическая конструкция диска клапана; Со сменной подкладкой. Благодаря нашим профессиональным навыкам в этой области, эти клапаны могут применяться в градирнях, системах очистки сточных вод, водоочистке, DAMS, магистральных и сервисных газопроводах, насосных станциях, электростанциях и газопроводах. Мы имеем более чем десятилетний опыт внешнеторгового экспорта, поэтому обязательно доставим данную продукцию нашим клиентам в оговоренные сроки.

Резиновая облицовка рычажного дискового затвора прочна и проста в использовании, что позволяет уменьшить внутренний износ и продлить срок службы, что делает его надежным выбором для частых операций включения-выключения. Обтекаемая конструкция упрощает обслуживание, а легкая конструкция отлично подходит для установки в ограниченном пространстве.

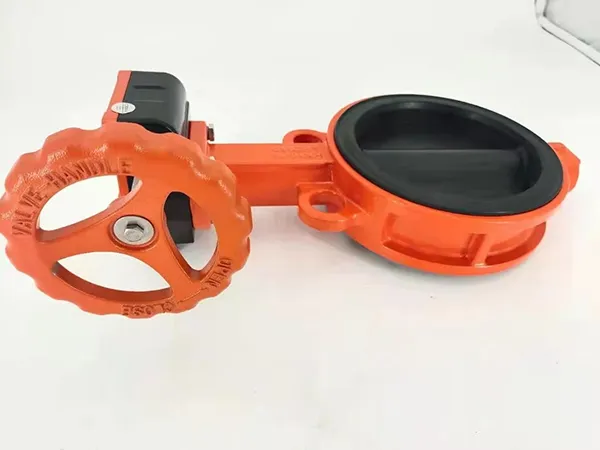

Lever Wafer Concentric Butterfly Valve Rubber Lined Disc

Особенность

Рычажный дисковый затвор цилиндрической формы с короткой осевой длиной и внутренней дроссельной заслонкой.

Дроссельная заслонка приводится в движение штоком клапана. Поворот на 90° позволяет завершить открытие и закрытие. Изменение угла отклонения пластины-бабочки позволяет контролировать поток среды.

Этот дроссельный клапан имеет простую конструкцию, небольшой размер и легкий вес. Он обладает превосходными характеристиками регулирования потока и герметизации и широко используется в различных промышленных трубопроводных системах.

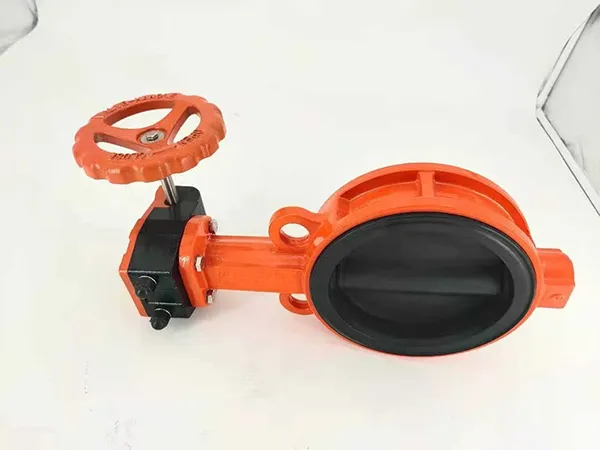

Lever Wafer Concentric Butterfly Valve Rubber Lined Disc

Спецификация

Корпус: чугун (GG25), чугун с шаровидным графитом (GGG40/50), углеродистая сталь (WCB A216), нержавеющая сталь (SS304 / SS316 / SS304L/SS316L), дуплексная нержавеющая сталь (2507/1.4529), бронза, алюминиевый сплав.

Седло клапана Нитрилбутадиеновый каучук (NBR), этиленпропилендиеновый мономер (EPDM)/ редкоземельный этиленпропилендиеновый мономер (REPDM), политетрафторэтилен (PTFE)/переработанный политетрафторэтилен (RPTFE), фторкаучук (витон), хлоропреновый каучук (неопрен), гипалон, силиконовый каучук, силикон, перфтороктановый сульфонат (PFA).

Шток клапана Нержавеющая сталь 416 (SS416), Нержавеющая сталь 431 (SS431), 304 (Нержавеющая сталь SS304, Нержавеющая сталь 316 (SS316), Дуплексная нержавеющая сталь (SS304 / SS316 / SS304L/SS316L), Дуплексная нержавеющая сталь (2507/1.4529), бронза, (DI/WCB/SS) покрытие (эпоксидное покрытие/нейлон) /EPDM/NBR/PTFE/PFA)

Втулка: ПТФЭ, бронза

Уплотнительные кольца: NBR, EPDM, FKM.

Режим работы: Ручной рычаг, коробка передач, электрический/пневматический/гидравлический привод.

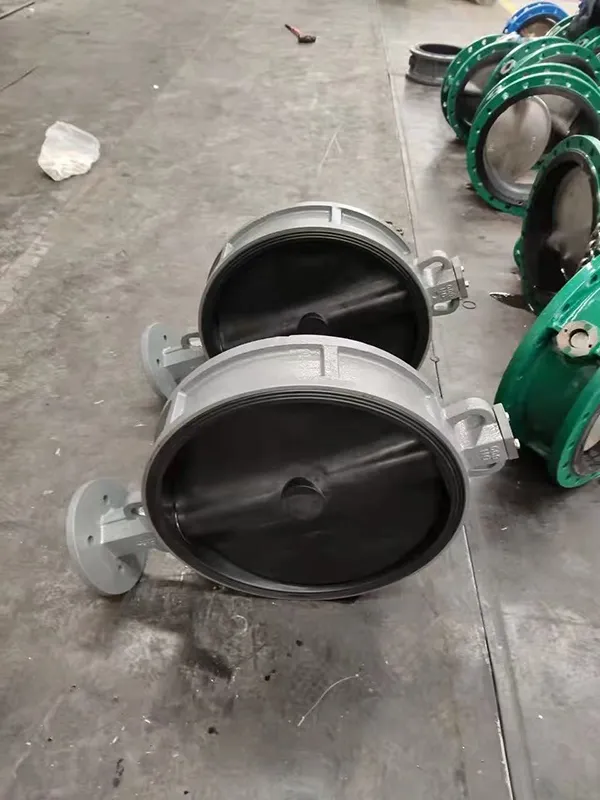

Lever Wafer Concentric Butterfly Valve Rubber Lined Disc
