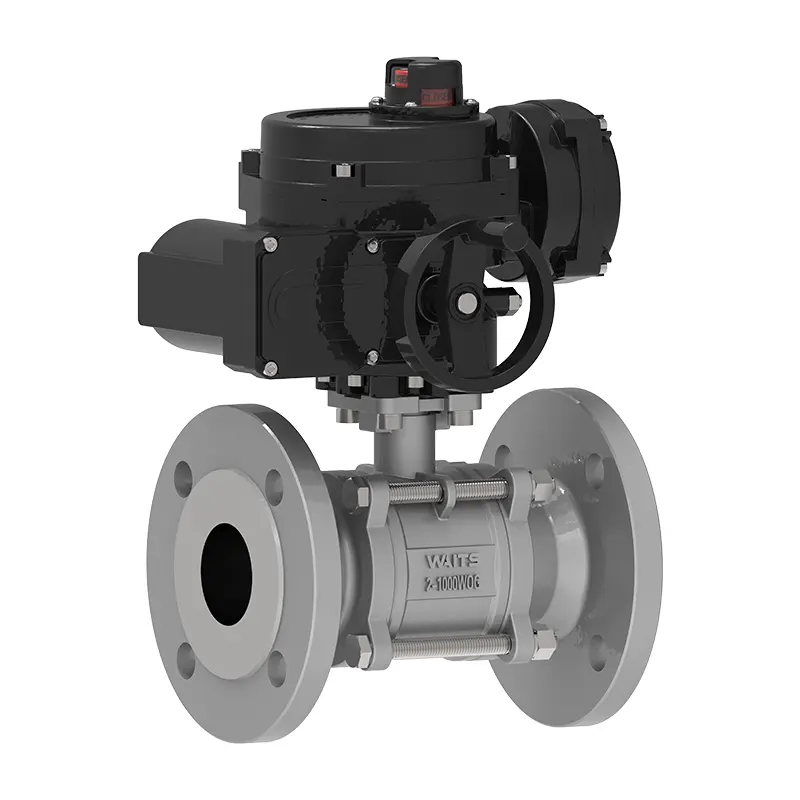

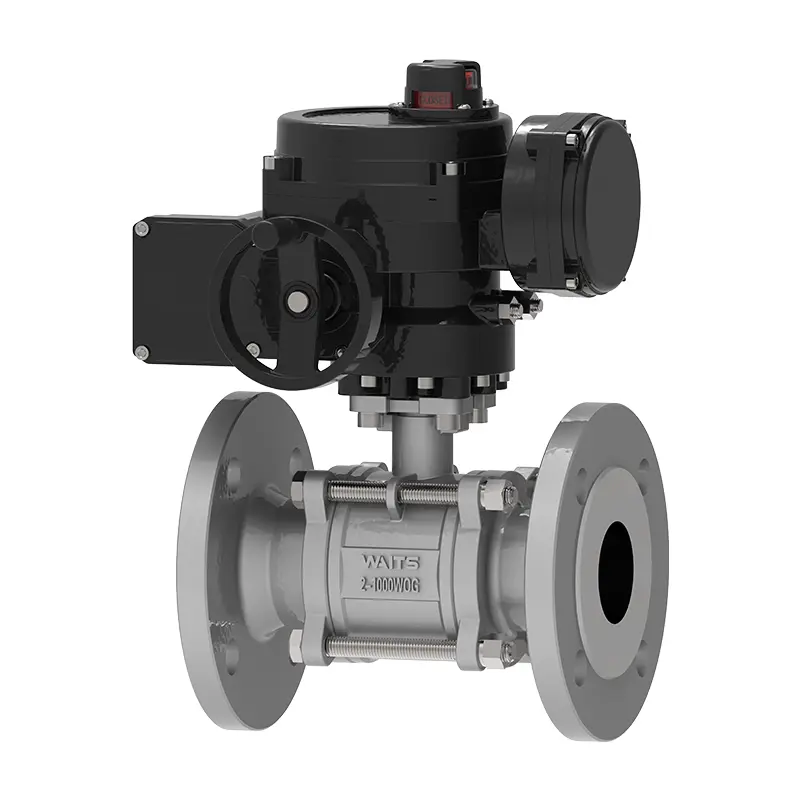

Электрический фланговой плавающий шариковой клапан

В ожидании фланговой фланцевой шар-клапана клапана клапана прочее, интеллектуально контролируется и достигает эффективной автоматизации потока. От предварительных технических консультаций и планирования решений до установки, ввода в эксплуатацию, технического обслуживания и ремонта послепродажи, клапан ожидает, также может спроектировать двухкварные шариковые клапаны с монтажными кронштейнами для облегчения применений автоматизации. Waits Valve создал полную систему обслуживания полнопроката.

Отправить запрос

Описание продукта

Клапан корпуса wates Клапан Электрический фланговой фланговой шаровой клапан разделен на три части и принимает стандартную конструкцию электрического шарикового клапана. Диапазон размеров - NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100, а рабочее давление WOG - CL150 ~ CL2500 PN10 ~ PN260. Мы обеспечиваем полный диапазон шариковых клапанов из трех частей с различными конечными соединениями, включая резьбовые концы, концы сварки сварки, концы сварки розетки и подключения к тройку.

Уникальная структура клапана ожидания делает разборку и техническое обслуживание более удобной: мяч и сиденье клапана можно проверить и заменять без разборки трубопровода, что значительно снижает сложность и стоимость технического обслуживания. С точки зрения производительности герметизации, структура из трех частей обеспечивает более равномерное распределение давления и имеет эффект герметизации, в то время как режим электрического привода реализует автоматический управление. Этот клапан часто используется в сценариях промышленных трубопроводов с высокой частотой обслуживания клапана и требованием к строгим герметизам.

Стандарты внедрения-Электрический фланцевой фланговой шаровой клапан
Стандарты дизайна	6d/Fire Fire 608, BS5351
Стандарт фланца	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Методы соединения	Rf
Тестирование и принятие	Пожар 598, EN12266
Структурная длина	API6D/ASME B16.10/EN558
Рейтинги давления и температуры	ASME B16.34
Огнеупорный тест	Огонь 6FA, Огнен 607
Низкие стандарты утечки	ISO 15848-1, API 622
Антикоррозия дизайн	NACE MR 0175

Электрический фланговой шар-клапан с трех частями
Размер	NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100
Диапазон давления	CL150 ~ CL2500 PN10 ~ PN260
Температурная диапазон	-20 ℃ ~ 400 ℃
Диапазон приложений	Применимо к различным средам, таким как вода, пара, нефть, сжиженный газ, природный газ, угольный газ, азотная кислота, уксусная кислота, окислительная среда, мочевина и т. Д.
Режим привода	Гидравлическая, пневматическая, электрическая, ручная и червячная передача.
Клапан корпус/крышка клапана	Поings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Отливки: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Герметичная поверхность	Усиленный PTFE, пара-полифенилен (RPTFE, PPL), металл
Клапан стебель	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Мяч	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Стержень	Графит асбеста, гибкий графит, политетрафторэтилен, железо на основе сплава

Основная структура и принцип работы

1. Корпус клапана состоит из левой, правой и промежуточной секции, соединенных болтами, обеспечивая быструю разборку для технического обслуживания и замены внутренних компонентов.

2. Шар сдвигается в сторону поверхности герметизации выходов под давлением среды, достигая двунаправленного герметизации, подходящего для частых циклов работы.

3. Интегратирует четверть поворота электрического привода, поддерживающего управление вращением 0–90 ° для регулирования потока или функций включения/выключения, непосредственно совместимо с системами управления промышленностью.

Electric Three Piece Flanged Floating Ball Valve
