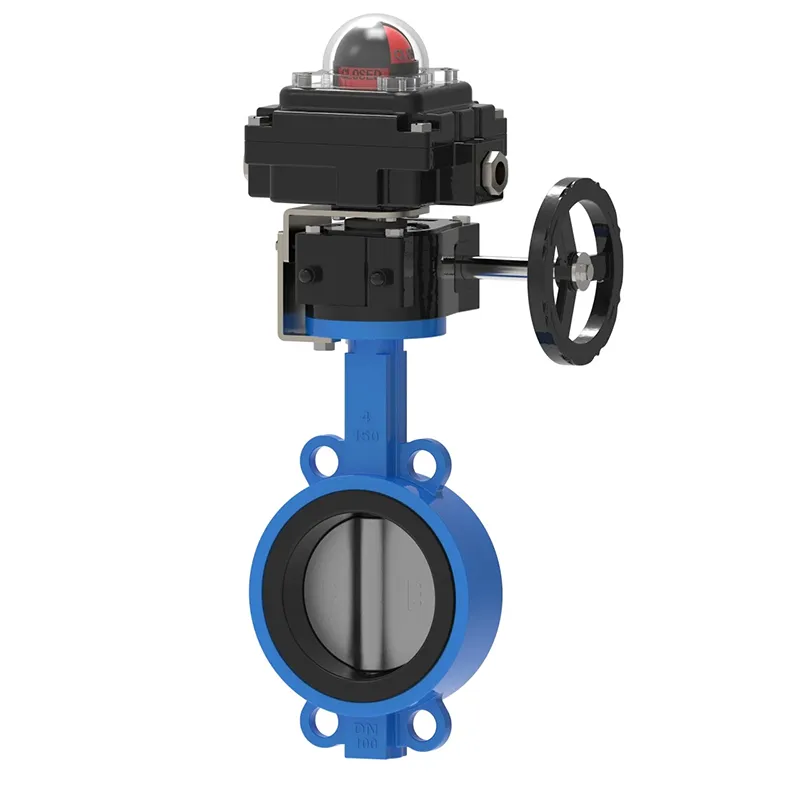

Высококачественный дисковый затвор с концевым выключателем клапана Уэйтса используется для дистанционной индикации положения ручного клапана, включая двухходовой однополюсный механический переключатель (SPDT), клеммы проводки, визуальные индикаторные лампы, корпус, заводскую установку и тестирование. Специально разработан для рычажных и зубчатых дроссельных заслонок.
Поскольку заводы и их процессы становятся все более сложными и все больше полагаются на обратную связь с системой в реальном времени, многие клиенты все чаще требуют электрической обратной связи как для ручных, так и для автоматических клапанов. Каждый клапан уникален, поэтому модификация клапана-бабочки Уэйтса с концевым выключателем предоставит индивидуальные услуги на основе клапанов для отбора проб и необходимых распределительных коробок.
Недорогой продукт для индикации положения клапана
Оболочка для покрытия из термоплавкого разрыхлителя
2-канальный однополюсный механический переключатель на два направления (SPDT), номинальный ток 16 ампер
Вы можете указать состояние включения/выключения с помощью четко видимого сферического индикатора.
Кулачок легко настроить, а калибровка на месте проста. Никаких инструментов не требуется.
Два интерфейса кабелепровода с резьбой NPT 1/2 дюйма.
Клапан-бабочка с концевым выключателем — это ручной концевой выключатель, подходящий для шаровых кранов и дроссельных заслонок размером до 8 дюймов. Клапан соответствует стандарту ISO5211, соответствует рейтингу NEMA 4X и оснащен встроенным запирающим устройством. Стандартный концевой выключатель SPDT, 10 А при 120 В переменного тока.
Концевой выключатель — это электромеханическое устройство, которое механически соединяет привод с электрическим выключателем. Концевой выключатель — это устройство управления, которое приводится в действие движением объекта. Короче говоря, концевые выключатели могут контролировать движение других объектов.
Механические концевые выключатели обладают высокой точностью и повторяемостью. Контактные датчики используются для обнаружения присутствия и положения объектов на промышленных предприятиях.
Типы концевых выключателей обычно делятся на четыре категории: усовые, роликовые, рычажные и плунжерные. Они настроены как нормально открытые, нормально закрытые или и то, и другое. В некоторых приложениях концевые выключатели заменены датчиками приближения.
Когда объект вступает в контакт с рычагом концевого выключателя (или плунжером), рычаг перемещается на заданное расстояние, пока контакт не активируется. Перебег означает, что рычаг выходит за пределы заданного расстояния хода. основные моменты.
Поскольку дисковый затвор с концевым выключателем предназначен для определенных операций, каждый концевой выключатель необходимо калибровать в соответствии с применением. Пожалуйста, просмотрите следующие параметры, чтобы оценить совместимость концевого выключателя с вашим целевым применением.
Корпус: Литой алюминий: уплотнительное кольцо
Дополнительные конструкции из нержавеющей стали 304 и 316.
Покрытие: Полиэфирная порошковая покраска (часы)
Уплотнительное кольцо: Нитриловый каучук (стандарт) -25 ℃ -85 ℃ (час)
Тип среды: 4, 4X, IP67
Класс взрывозащиты: Cl 1 зона 1, Ex d IIC T6 Gb
Региональная классификация: Нема 4, Нема 7.
Застежка: Нержавеющая сталь
Ось: нержавеющая сталь Намюр
Две полудюймовые резьбы NPT
Контакты клеммной колодки: 8
Рабочее напряжение: 120 В переменного тока, 12 В постоянного тока, 24 В постоянного тока
Монтажный кронштейн: MB – 3,4:30 x 80, 130 H: 20, 30 (нержавеющая сталь)
Диапазон температур: -20 ℃ -85 ℃
Датчики: механический переключатель CROUZET (стандарт), бесконтактный переключатель (опция).
Модель: ИП-67 (Н4), АЛС-500М (Взрывозащищенный)
