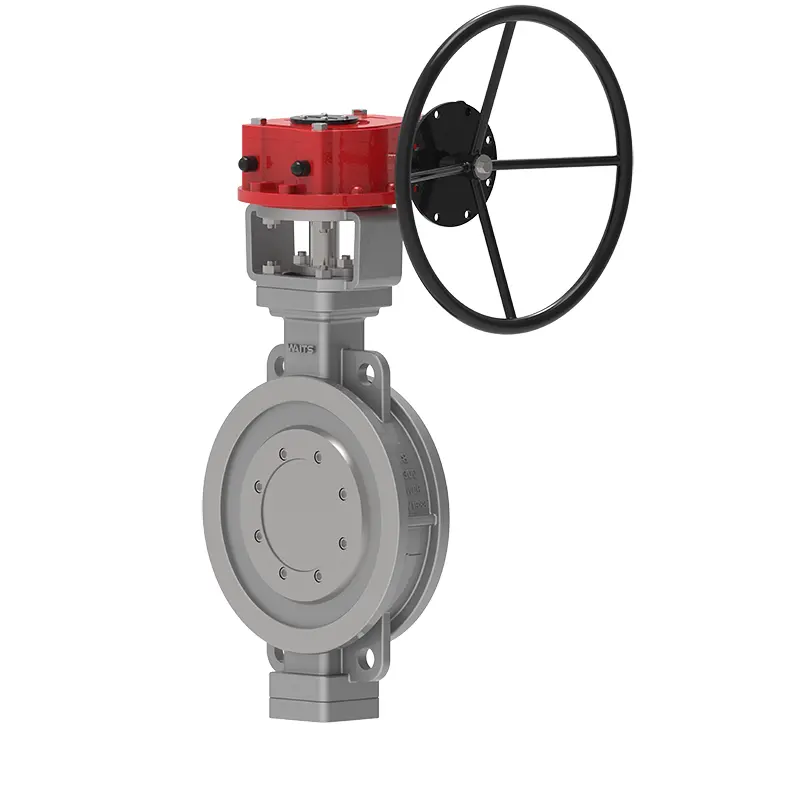

Тройной эксцентричный металлический вафер.

Будучи профессиональным поставщиком клапанов, Уэйтс имеет свою собственную производственную базу и может предоставить вам тройной эксцентричный металлический клапан бабочки. Его структура принимает трехмерный эксцентричный принцип, а сиденье клапана представляет собой многослойную структуру, совместимую с твердыми и мягкими уплотнениями, или полному металлическому уплотнению, которая обладает хорошей достойкой к более высоким температурам и давлениям.

Отправить запрос

Описание продукта

Клапан бабочки с тройным эксцентричным металлическим вафелью представляет собой длинный, энергосберегающий клапан бабочки, недавно разработанный Weats. Он состоит из корпуса клапана, пластины -бабочки, герметичного кольца, механизма пропускания и других основных компонентов. Его структура принимает двумерную или трехмерную эксцентричную принцип, эластичную уплотнение или твердый и мягкий многоуровневый уплотненный уплотнение, которая уменьшает крутящий момент клапана бабочки во время работы, достигая влияния экономии труда и экономии энергии. В то же время он обеспечивает общую надежность клапана бабочки с точки зрения коррозионной стойкости, высокотемпературной сопротивления и износа.

Стандарты реализации

Стандарт дизайна	API 609, EN 593, GOST
Стандарты фланцев	ASME B 16.5, ASME B16.47, в
Конечное соединение	RF, BW, RTJ и т. Д.
Проверка и тест	API 598, EN 12266-1, GOST
Лицом к лицу	API 609, EN 558, ASME B16.10, GOST
Уровни давления и температуры	ASME B16.34
Низкие стандарты утечки	ISO 15848-1, API 622
Антикоррозия дизайн	NACE MR 0103 ， NACE MR 0175

Приложение

Размер	3 "-120", DN80-DN3000
Рейтинг давления	Класс 150-1500, PN16-PN250
Рабочая температура	Мягкое сиденье: -29 ~ 200 ℃, металлическое сиденье: -29 ~ 600 ℃
Диапазон приложений	Водопроводная вода, сточные воды, строительство, нефть, химическая промышленность, продукты питания, медицина, текстиль, электричество, судостроение, металлургия, энергетическая система и т. Д.
Оператор	Рычаг, передача, электрическое, пневматическое и т. Д.
Материал тела	Углеродистая сталь, нержавеющая сталь, дуплексная нержавеющая сталь, сплавная сталь, монель, аль -бронза и т. Д.
Клапан пластина	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, MONEL ...
Сиденье клапана	13cr/ss304/ss316/+графиты+ptfe+stl
Клапан стебель	F6A, F304, F316, 17-4PH, F51, F53, Monel K500 ...
Орех с стеблем клапана	Медный сплав
Упаковка	Гибкий графит, графитовая упаковка асбеста, политетрафторэтилен ...

Функции производительности

1. Тройной эксцентричный металлический клапан бабочки с бабочкой имеет уникальную структуру, небольшой размер и легкий вес, гибкая работа, экономия труда и удобно;
2. надежная герметизация, может соответствовать различным стандартам;
3. Хорошие характеристики потока и регулируемая функция;
4. Приняв эксцентричный принцип, поверхность герметизации близка к нулевому износу, что продлевает срок службы клапана;
5. Широкий ассортимент применений может использоваться для воды, пара, нефти, воздуха и газа и других средами;
6. Подходит для трубопроводов с различными температурами, оценками, коррозией и другими условиями труда;
7. Тройная эксцентричная металлическая пластина бабочка. Корпус клапана и сиденье клапана клапана подключены к компонентам, а поверхностный слой герметизации сиденья клапана сплавляется с термостойкими и коррозионными сплавными материалами;
8. Три эксцентричности: центральная линия вала отклоняется от центральной линии герметичной поверхности, центральная линия вала слегка отклоняется от центральной линии трубопровода, а центральная линия герметичной поверхности тела клапана (наклонное конус) образует угол с центральной линией трубопровода;
9. Многослойное герметизирующее кольцо закреплено на пластине клапана, которое имеет преимущества высокотемпературной сопротивления, легкой работы, отсутствия трения при открытии и закрытии, а герметизация компенсируется, поскольку крутящий момент механизма передачи увеличивается при закрытии, что улучшает производительность уплотнения клапана бабочка и продлевает срок службы;
10. Многослойное герметизирующее кольцо принимает мягкие и твердые ламинированные металлические листы, которые имеют двойные преимущества жесткого и мягкого герметизации и обладают нулевыми характеристиками герметизации утечки независимо от условий низкой и высокой температуры.

Triple Eccentric Metal Seated Wafer Butterfly Valve
