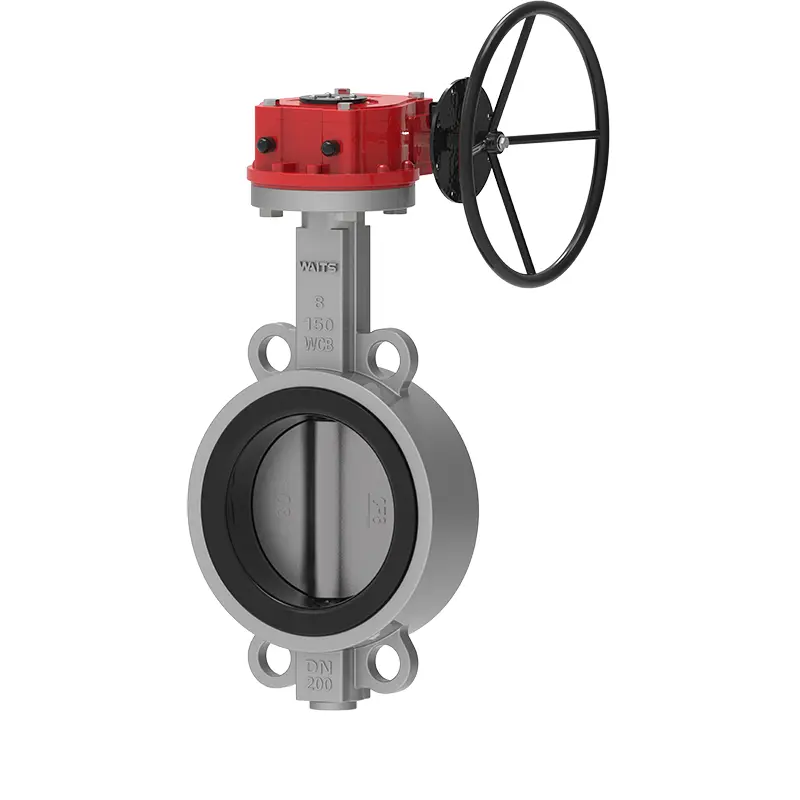

WATES - это большой производитель клапанов и поставщик, который может предоставить вам мягкий клапан бабочки с мягкой сидячей. В этом клапане используется резиновое сиденье клапана, предпочтительно натуральное высококачественное каучук, которая может достичь сертификации пищевого класса. Он имеет превосходное применение на заводе из новозеландского молока и завода из Израиля опреснения.
Мягкий клапан бабочки с мягкой пластиной имеет следующие дизайны во время дизайна и производства, и он был улучшен с точки зрения производительности:
1-высокий эластичный клапан сиденья резины
Содержание каучука в сиденье клапана EPDM составляет 50%, и он был протестирован более 10 000 раз при тестировании открытия и закрытия моделирования без утечки.
Шор А. Твердость/степень 72 ± 3,200%растягивающего стресса/МПа ≥6, прочность на растяжение МПа ≥15, удлинение при разрыве/%≥350, постоянная деформация при разрыве/%≦ 10, прочность разрыва/кн.м-35, постоянная деформация сжатия (70 ℃*22 ч, скорость сжатия 25%)/%≦ 20.
По сравнению с сиденьем узкого клапана широкое сиденье клапана имеет более широкую контактную поверхность с фланцем трубопровода, диаметром около 20 мм и лучшей производительностью установки.
2-бабочка и вал клапана соединены без штифтов, что может полностью избежать утечки и коррозии, вызванной установкой булавок. Вал клапана легко разобрать, что удобно для замены сиденья клапана.
3-й корпус клапана оснащен анти-летающим устройством, которое лучше и безопаснее использовать в трубопроводе.
Стандарты реализации
Стандарт дизайна | API 609, EN 593, BS5155, GOST |
Конечный стандарт | Стандарты реализации ANSI B16.1 CL. 125 фунтов и B16,5 кл. 150 фунтов 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 и PN16 AS 2129 Таблица D и E BS 10 Таблица D и E MSS SP44 CL. 150 фунтов Awwa c207 150 фунт ISO 2531 PN6, PN10 и PN16 ISO 7005 PN6, PN10 и PN16 |
Проверка и тест | API 598, ISO 5208, EN 12266-1, GOST |
Лицом к лицу | API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202 |
Лучший фланец | ISO 5211 |
Приложение
Рабочая температура | -45 ℃ ~ 150 ℃ |
Размер | 2 "-80", DN50-DN2000 |
Рабочее давление / CWP | 16BAR 10BAR |
Оболочка | 24bar 15bar |
Тюлень | 18BAR 10BAR |
Воздушный тест | 6BAR 6BAR |
Операционная среда | Балластная и трюмная система химическая обработка Опреснительные растения, буровые установки, питьевая вода Сухой порошок, пищу и напитки, газовые растения HAVC горнодобывающая промышленность, бумажная промышленность, обработка песка, морская вода, сахарная промышленность Термотехническая очистка воды Сточные воды |
Оператор | Рычаг, передача, электрическое, пневматическое и т. Д. |
Материал тела |
Чугун, пластичный железо, углеродистая сталь, нержавеющая сталь, аль-бронз и т. Д. |
Диск | Чугунная пластичная железная углеродистая сталь из нержавеющей стали Al-Bronze |
КОРЕНЬ | 2CR13 F304 F316 F51 F53 Monel K500 |
СИДЕНЬЕ | Buna nbr epdm viton ptfe hepdm neoprene hypalon натуральный каучук |
Функции производительности
1. Мягкий клапан бабочки с мягкой пластиной имеет маленький размер, свет по весу, легко разобрать и ремонтировать.
2. Структура проста и компактна, с рабочим открытием и скоростью закрытия 90.
3. Рабочий крутящий момент маленький, трудолюбивый и легкий.
4. С точки зрения производительности герметизации, утечка теста на газ равна нулю, что очень гарантировано.
5. Различные компонентные материалы могут быть выбраны и применены к различным носителям.
6. Характеристики потока имеют тенденцию быть линейными, а производительность регулировки хороша.
7. Количество открытия и закрытия тестов может достигать десятков тысяч раз, а срок службы длинный.
