Описание продукта

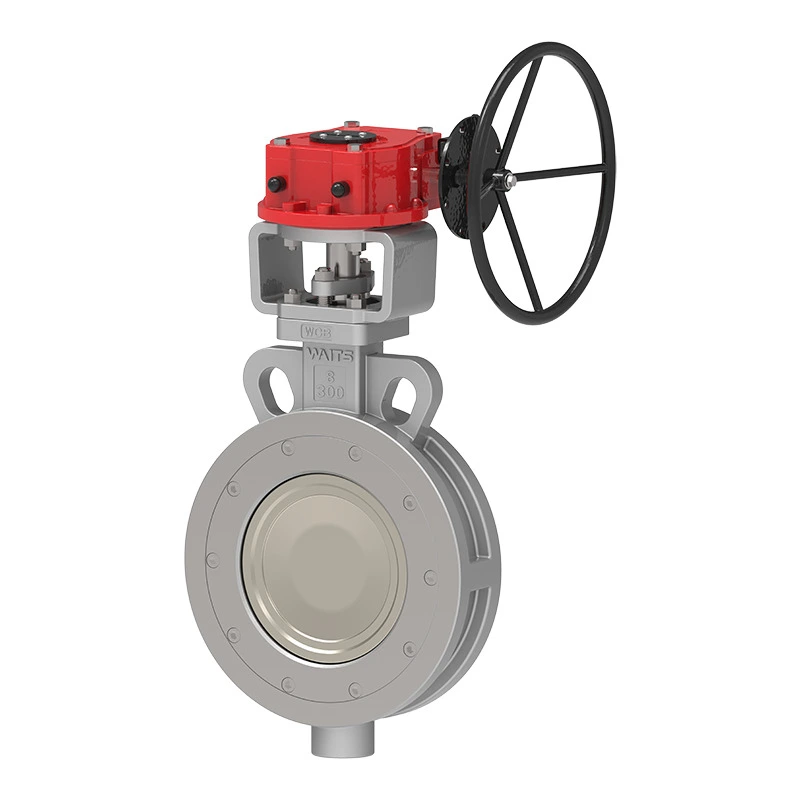

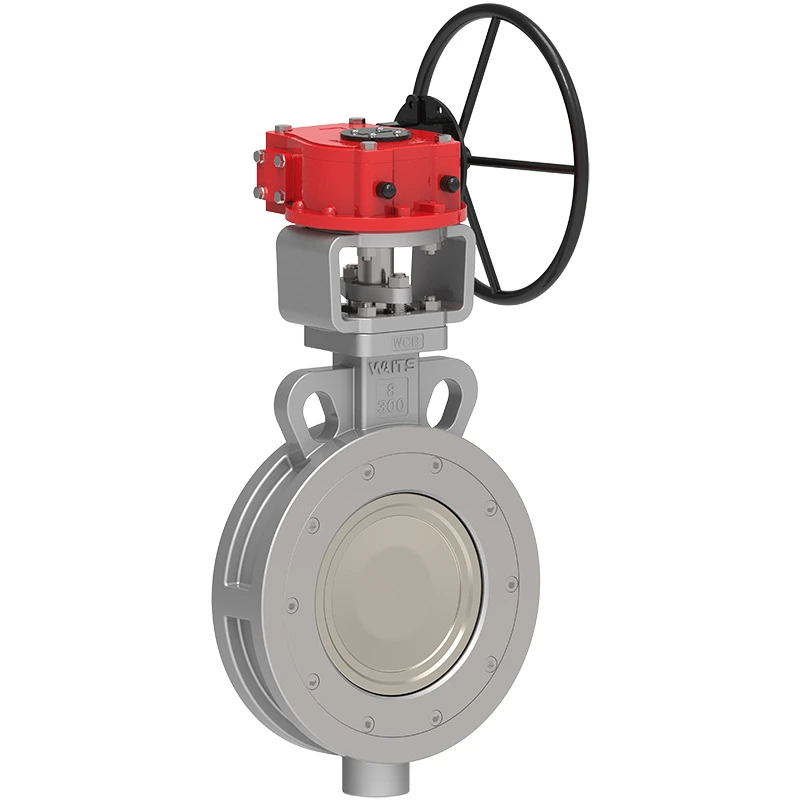

Двухэксцентриковый дисковый затвор Waits Wafer имеет конструкцию, снижающую ударную нагрузку, и седла из мягкой резины. Они идеально подходят для фармацевтических систем водоснабжения (от -10°C до 180°C), обеспечивают надежную, незагрязняющую герметизацию и полностью соответствуют требованиям GMP для критической безопасности процесса.

Стандарты реализации

Стандарт дизайна	API 609, EN 593, ГОСТ
Конечный стандарт	ANSI B16.1 кл. 125 фунтов и B16,5 CL. 150 фунтов DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 и PN16. AS 2129 Таблицы D и E BS 10 Таблицы D и E МСС СП44 КЛ. 150 фунтов AWWA C207 150 фунтов ISO 2531 PN6, PN10 и PN16 ISO 7005 PN6, PN10 и PN16.
	РФ
Проверка и испытание	API 598, EN 12266-1, ГОСТ
Лицом к лицу	API 609, EN 558, ASME B16.10, ГОСТ
Верхний фланец	ИСО 5211

Приложение

Размер	3"-80", Ду80-Ду2000
Номинальное давление	Класс 150-600, PN16-PN40
Рабочая температура	Мягкое седло: -29~200℃, металлическое седло: -29~450℃
Режим вождения	Турбина пневматическая, электрическая
Операционная среда	Балластная и трюмная система Химическая обработка Опреснительные установки, Буровые установки,Питьевая вода Сухой порошок, Продукты питания и напитки, Газовые установки HAVC Горнодобывающая промышленность, Бумажная промышленность, Переработка песка, Морская вода, Сахарная промышленность Термотехническая очистка воды Сточные воды
Оператор	Рычаг, шестерня, электрический, пневматический и т. д.
Материал корпуса	Углеродистая сталь, нержавеющая сталь, дуплексная нержавеющая сталь, легированная сталь, монель, AI бронза и т. д.
ДИСК	Чугун Ковкий чугун Углеродистая сталь Нержавеющая сталь Алюминиевая бронза
КОРЕНЬ	2CR13 F304 F316 F51 F53 Монель К500
СИДЕНЬЕ	BUNA NBR EPDM VITON PTFE HEPDM Неопрен Hypalon Натуральный каучук

Преимущества производительности

1. Длительный срок службы: клапан специально разработан для эффективной защиты седла клапана от износа и эрозии.
2. Надежность: конструкция с двойным эксцентриком обеспечивает оптимальные характеристики уплотнения и низкий крутящий момент.
3. Простая замена: седло клапана и набивку можно быстро заменить с помощью ремонтного комплекта.
4. Простота обслуживания: материал обладает хорошей коррозионной стойкостью, не требует простоев, смазки и технического обслуживания.
5. Двунаправленное уплотнение под давлением, отсутствие ограничений направления потока во время установки.
