Морской концентрический клапан-бабочка

Морские концентрические дисковые затворы Waits разработаны в соответствии с API 609 / ISO 14313 / JIS F7480 — международно признанными стандартами судовых клапанов, которые определяют требования к конструкции, размерам, материалам и производительности, обеспечивая надежность и качество при использовании на судах.

Отправить запрос

Описание продукта

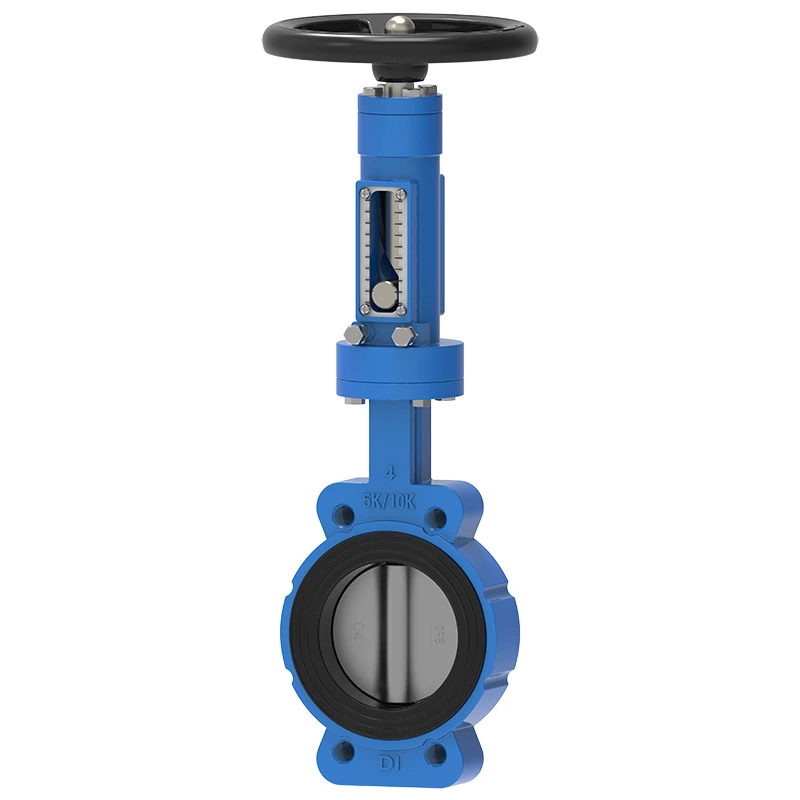

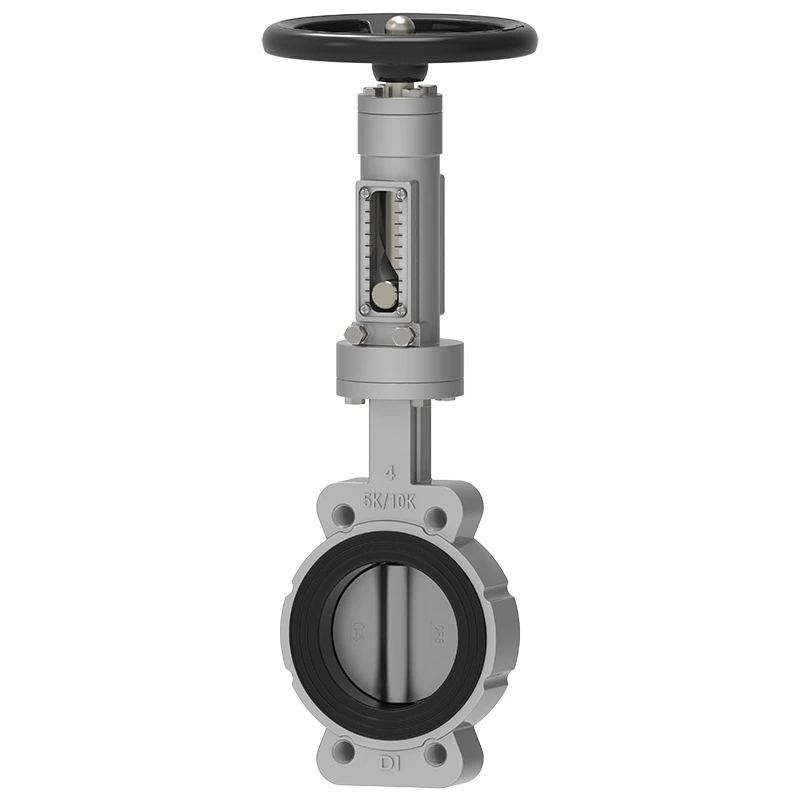

Концентрические дисковые затворы Waits Marine, доступные в конструкциях с полупроушинами (компактными) и с проушинами (высокой стабильности), предназначены для использования на судах. Идеально подходят для ограниченного пространства или открытых палуб, они обеспечивают надежную герметизацию, устойчивость к коррозии в морской воде и точный контроль систем водоснабжения, дренажа и охлаждения в сложных морских условиях.

Стандарты реализации

Стандарт дизайна	API 609, EN 593, BS 5155, ГОСТ
Конечный стандарт	ANSI B16.1 кл. 125 фунтов и B16,5 CL. 150 фунтов DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 и PN16. AS 2129 Таблицы D и E BS 10 Таблицы D и E МСС СП44 КЛ. 150 фунтов AWWA C207 150 фунтов ISO 2531 PN6, PN10 и PN16 ISO 7005 PN6, PN10 и PN16.
Проверка и испытание	API 598, IS0 5208, EN 12266-1, ГОСТ
Лицом к лицу	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202.
Верхний фланец	ИСО 5211

Приложение

Рабочая температура	-45℃~150℃
Размер	2"-80", Ду50-Ду2000
Рабочее давление / CWP	16 БАР 10 БАР
Оболочка	24 БАР 15 БАР
Тюлень	18 БАР 10 БАР
Воздушное испытание	6БАР 6БАР
Операционная среда	Балластная и трюмная система Химическая обработка Опреснительные установки, Буровые установки, Питьевая вода Сухой порошок, Продукты питания и напитки, Газовые установки HAVC Горнодобывающая промышленность, Бумажная промышленность, Переработка песка, Морская вода, Сахарная промышленность Термотехническая очистка воды Сточные воды
Оператор	Рычаг, шестерня, электрический, пневматический и т. д.
Материал корпуса	Чугун, ковкий чугун, углеродистая сталь, нержавеющая сталь, алюминиевая бронза и т. д.
Диск	Чугун, ковкий чугун, углеродистая сталь, нержавеющая сталь, алюминиевая бронза
Корень	2CR13 F304 F316 F51 F53 Монель К500
Сиденье	BUNA NBR EPDM VITON PTFE HEPDM Неопрен Hypalon Натуральный каучук
