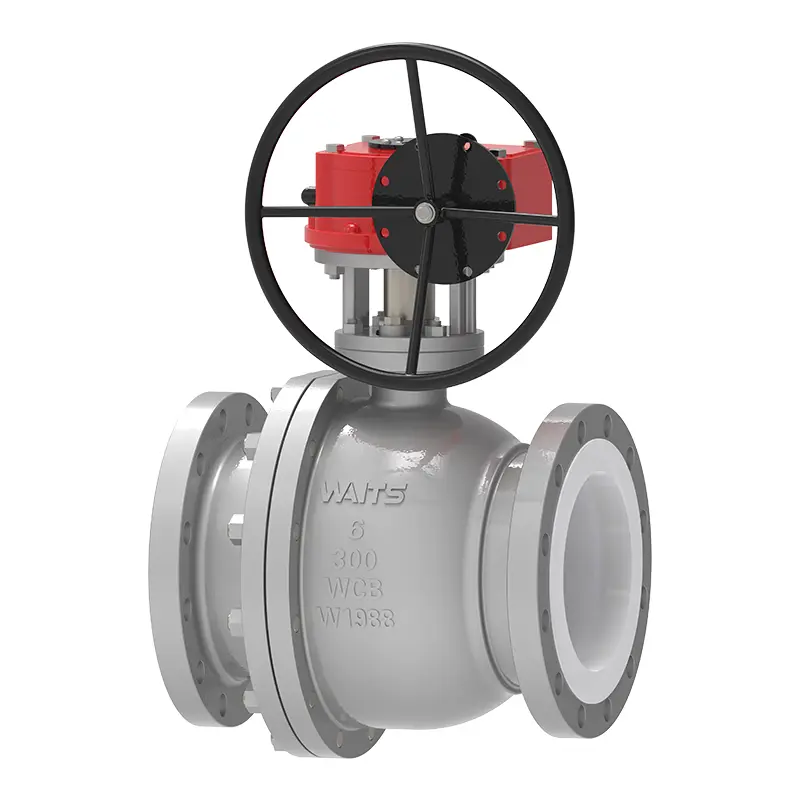

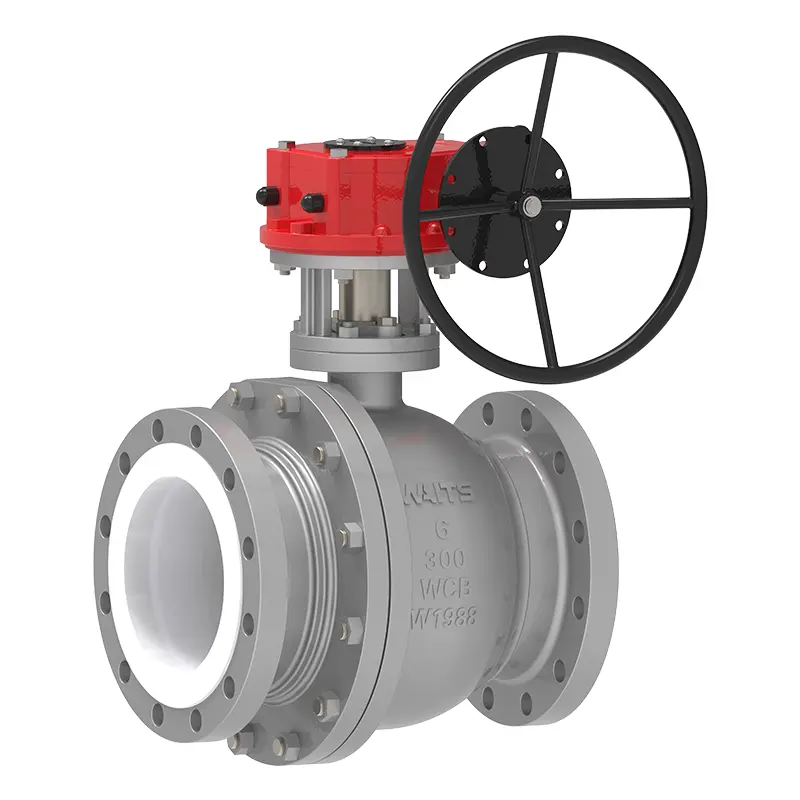

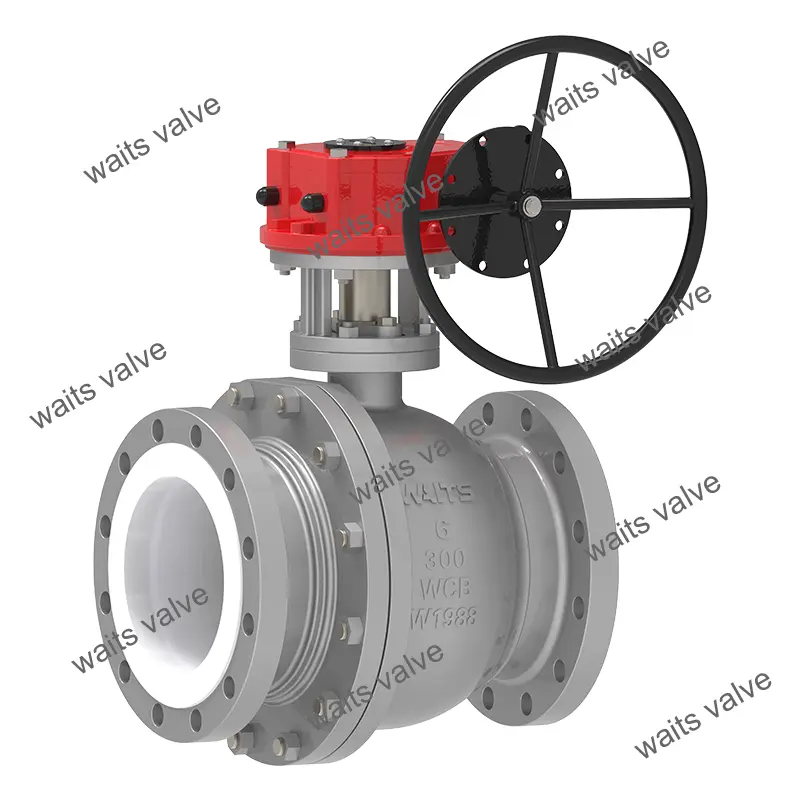

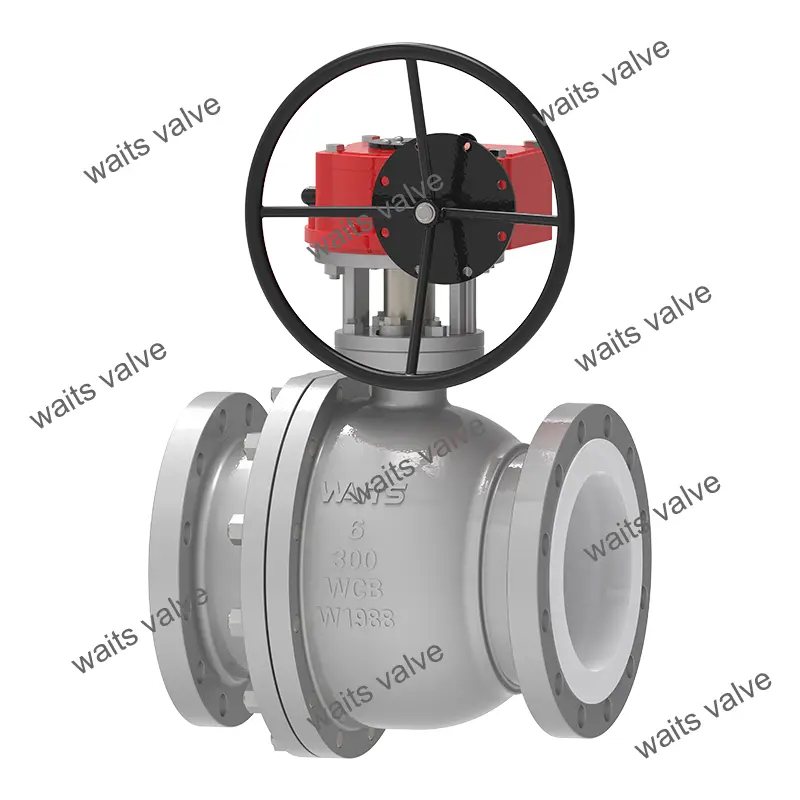

Шестеренчатый шаровой клапан с футеровкой из ПТФЭ

Высококачественный шаровой клапан Waits Valve с футеровкой из ПТФЭ представляет собой клапан, приводимый в движение зубчатым механизмом. Зубчатая передача может обеспечивать замедление и усиление крутящего момента, и ею можно легко управлять с помощью маховика или привода. Он особенно подходит для случаев с большим калибром или высоким давлением, экономя больше рабочей силы и облегчая дистанционное управление по сравнению с ручными шаровыми кранами. Шар и седло клапана обычно герметизируются металлическими или неметаллическими материалами (такими как ПТФЭ, металлическое твердое уплотнение) с надежным уплотнением, низким сопротивлением потоку и быстрым открытием/закрытием. Он широко используется в таких отраслях, как химическая, фармацевтическая, пищевая и охрана окружающей среды.

Шестеренный шаровой клапан с футеровкой из ПТФЭ имеет прямоточный канал потока, обеспечивающий принудительное закрытие при минимизации перепада давления и турбулентности жидкости. Поскольку шар независим от штока, он может свободно перемещаться вдоль оси клапана в закрытом положении, но не может вращаться относительно штока. Когда к шару в закрытом состоянии прикладывается линейное давление, шар немного перемещается вниз по потоку, поддерживая контакт с выходным седлом, тем самым обеспечивая первичное уплотнение.

Шаровые краны с футеровкой обычно устанавливаются независимо от направления потока и хорошо подходят для автоматизированного производства благодаря монтажным площадкам ISO.

Функции:

1. Уплотнение штока с низким уровнем выбросов.

Низкие выбросы достигаются благодаря предварительно сжатым уплотнительным кольцам из твердого ПТФЭ и регулируемому сальнику. Поскольку шар может двигаться независимо от штока в закрытом положении, боковые нагрузки, вызванные давлением, на уплотнение штока устраняются, обеспечивая превосходное уплотнение штока даже после тысяч циклов.

2. Противовыбросовой шток

Шестеренный шаровой клапан с футеровкой из ПТФЭ имеет эффективную конструкцию штока, которая не выдувается.

3. Антистатическое устройство.

Антистатическое соединение штока и корпуса достигается за счет пружин.

4. Самокомпенсирующееся седло клапана.

Седло клапана спроектировано таким образом, чтобы всегда обеспечивать надежное уплотнение с минимальным рабочим крутящим моментом, независимо от высокого или низкого давления.

5. Подкладка

Футеровка из чистого ПФА, закрепленная внутри клапана, подходит для применения в вакууме.

Примечания по техническому обслуживанию продукта

1. Регулярно смазывайте червячную передачу (используйте смазку на литиевой основе), чтобы предотвратить сухое шлифование и износ.

2. Медленно вращайте маховик во время работы, чтобы избежать повреждения компонентов трансмиссии ударными нагрузками.

3. Запрещается эксплуатация при перегреве и повышенном давлении (фторопласт склонен к деформации при высоких температурах).

4. Осмотрите облицовку на наличие повреждений (например, пузырей или трещин) во время технического обслуживания и незамедлительно замените ее.

Преимущества продукта

1. Экономия труда и эффективность

Редуктор снижает скорость и увеличивает крутящий момент, значительно уменьшая рабочую силу для клапанов большого диаметра.

2. Точный контроль

Маховик требует нескольких оборотов для точной регулировки отверстия (например, регулирования потока), что подходит для сценариев, требующих точного управления.

3. Надежная структура

Компоненты трансмиссии изготовлены из металлических материалов (таких как шестерни из медного сплава и валы из нержавеющей стали), которые устойчивы к износу и имеют длительный срок службы.
