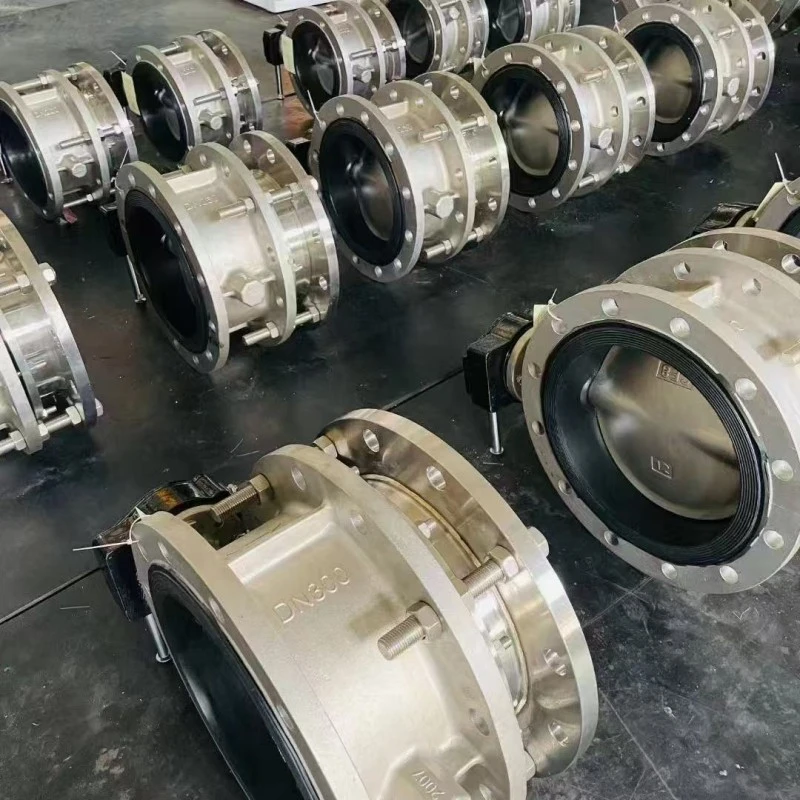

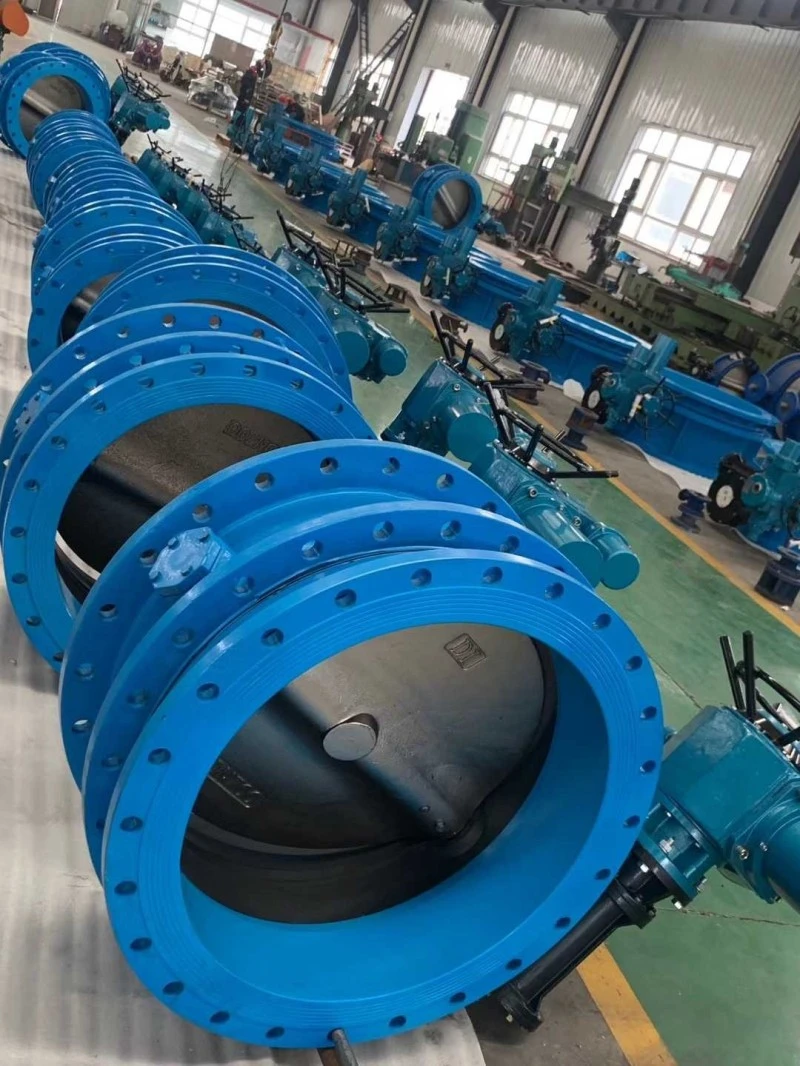

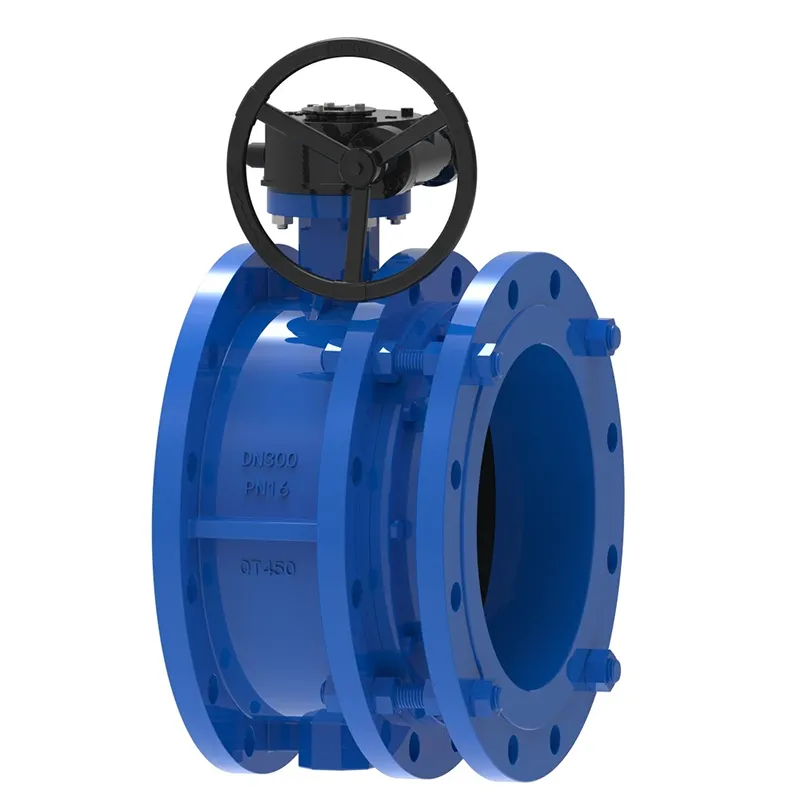

Концентрический дроссельный клапан компенсатора

Дроссельная заслонка усовершенствованного телескопического концентрического дроссельного клапана устанавливается в направлении диаметра трубопровода. В цилиндрическом канале корпуса телескопической дроссельной заслонки дисковая заслонка вращается вокруг оси с углом поворота от 0° до 90°. При повороте на 90° клапан полностью открыт. Подходит для температур ≤ 80 ℃, используется в нефтяной, химической, пищевой, фармацевтической, текстильной, бумажной промышленности, энергетике, водоснабжении и канализации, газопроводах для регулирования потока, перехвата среды и компенсации теплового расширения и сжатия трубопровода.

Преимущества:

Телескопический концентрический дроссельный клапан (конструкция которого может выдвигаться в определенном диапазоне длины) не только облегчает демонтаж клапана, но также снижает нагрузку на трубопровод и защищает клапан. В то же время это также упрощает способ установки дроссельных заслонок и компенсаторов, делая пространство более компактным. Обычно эти типы клапанов не требуют специального обслуживания и требуют лишь регулярного наблюдения за деталями расширения и сжатия на предмет утечек и отсоединения.

Метод установки телескопического концентрического дроссельного затвора имеет большие преимущества, поскольку необходимо разобрать только компенсатор, что экономит много места для обслуживания и позволяет избежать обслуживания клапана (дроссельные затворы тяжелее, компенсаторы легче, а трудоемкость ниже).

Меры предосторожности при установке:

1. Категорически запрещается демонтировать дисковые затворы с демонтированными компенсаторами на месте строительства трубопровода; Категорически запрещается многократно удлинять или укорачивать телескопический дроссельный клапан на месте.

2. Трубы на обоих концах расширительного клапана должны быть концентрическими, а две фланцевые поверхности труб должны быть параллельны;

3. Болты крепления фланца следует затягивать симметрично, не затягивайте болты крепления фланца с силой с одной стороны;

4. Расширительная трубка установлена ​​за клапаном;

5. Расширительная часть расширительного клапана не должна устанавливаться в углу или конце трубопровода.

6. Перед установкой дроссельный клапан с расширительным фланцем должен быть установлен ровно и не должен подвергаться ударам;

7. Конструктивная длина телескопической концентрической дроссельной заслонки равна минимальной заводской длине и во время установки вытягивается до установочной длины (т. е. расчетной длины);

Если длина между трубопроводами превышает длину установки дроссельной заслонки, отрегулируйте расстояние между трубопроводами и не тяните расширительный клапан с силой, чтобы не повредить его;

9. Дроссельная заслонка телескопической концентрической дроссельной заслонки может быть установлена ​​в любом положении. При использовании температурной компенсации после завершения установки трубопровода на обоих концах вдоль оси трубопровода следует установить кронштейны, чтобы предотвратить вытягивание расширительной трубы расширительного клапана. Опорная сила кронштейна рассчитывается по следующей формуле, снимать кронштейн во время работы категорически запрещается;

Как выбрать:

Конструктивная форма телескопической концентрической дроссельной заслонки делится на два типа: концентрическая телескопическая дроссельная заслонка и эксцентриковая телескопическая дроссельная заслонка. В зависимости от различных рабочих механизмов его можно разделить на телескопические дроссельные заслонки с червячным приводом, пневматические телескопические дроссельные заслонки и электрические телескопические дроссельные заслонки.

В зависимости от различных материалов уплотнения они делятся на телескопические дроссельные заслонки с мягким уплотнением и телескопические дроссельные заслонки с жестким уплотнением из металла.

Телескопические концентрированные дроссельные заслонки обычно используются для трубопроводов чистой воды с температурой T>80 ℃, трубопроводы не подвержены коррозии. Телескопические дроссельные затворы с жестким уплотнением обычно используются в трубопроводах теплопередачи пара с температурой Т>425 ℃. Поэтому при выборе телескопической дроссельной заслонки необходимо уточнить среду, температуру, давление и т. д., чтобы сделать правильный выбор.
