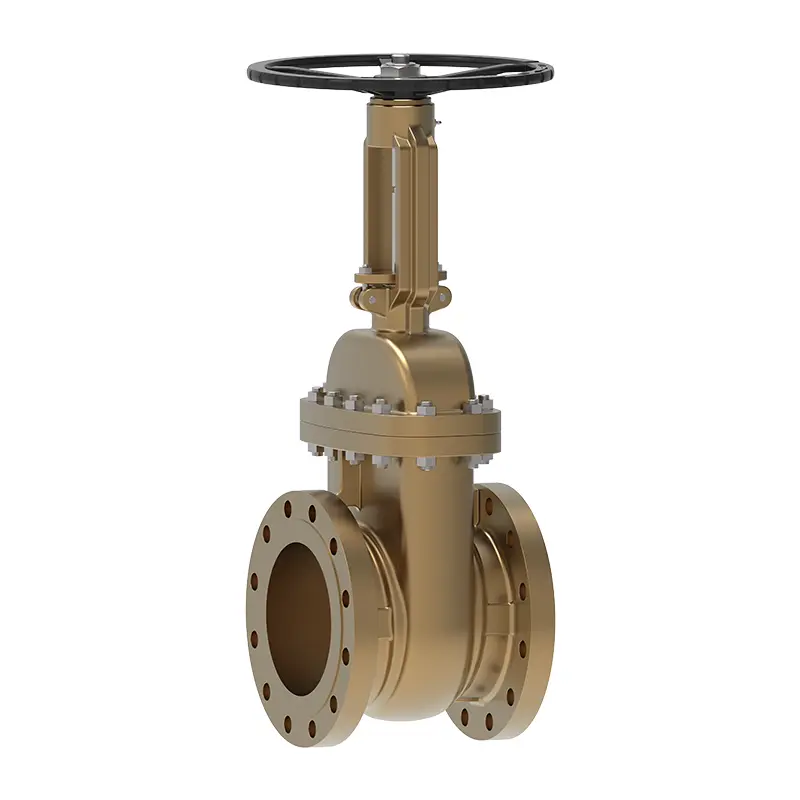

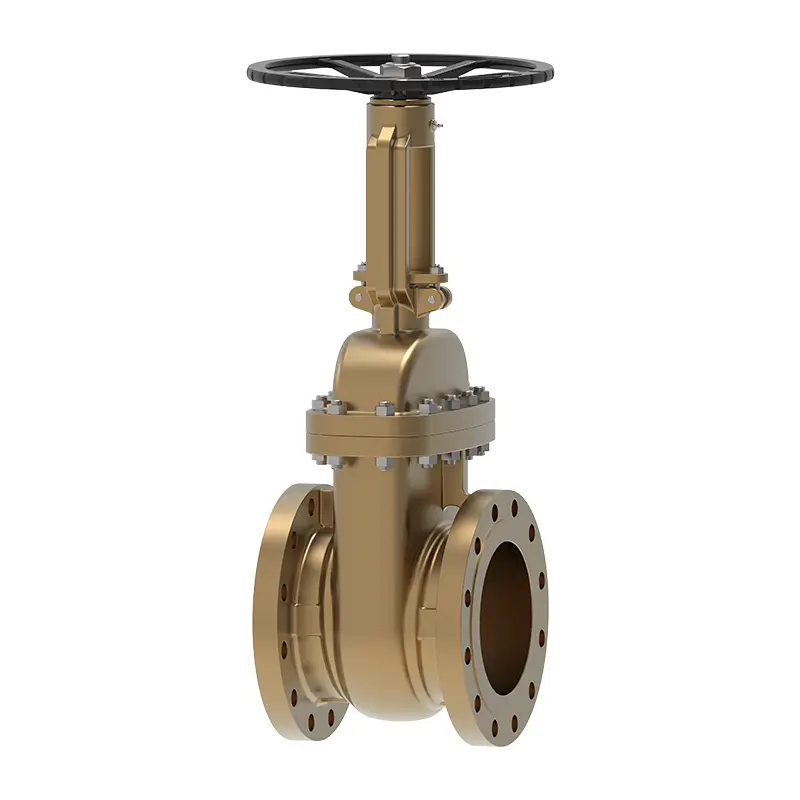

Бронзовый клиновый клапан

В ожидании клапан высококачественного бронзового клина клапана Ведж Ведж Клапан присыпает корпус бронзового клапана, бронзовый клапан, резьбое соединение и крышка клапана в соответствии со спецификацией ASTM B62. Он также принимает точный дизайн ворот клина. Алюминиевый бронзовый материал высокой прочности устойчив к коррозии/износу. Разнообразные методы привода/соединения подходят для различных трубопроводов.

Отправить запрос

Описание продукта

Для ожидания клапана прочного бронзового клапана затвора бронзового клина, затворы постепенно поднимаются и от поверхности герметизации сиденья клапана, поворачивая рухование или проводя стебель клапана через приводное устройство. Диапазон давления CL150 ~ CL300 PN10 ~ PN16. Клапан использует растущую работу STEM и оснащена сплошным клином. Не подходит для питьевой воды. Добро пожаловать, чтобы отправить нам сообщение, чтобы рассказать нам о индивидуальном контенте, мы в любое время в сети!

Рабочий принцип:
Когда высота подъема ворот достигает примерно в 1 раза больше номинального диаметра клапана, жидкий канал не блокируется, а клапан полностью открыт. В фактическом использовании верхняя часть стебля клапана обычно используется в качестве полного открытия. После достижения верхнего положения ручное колесо обычно поворачивается от 1/2 до 1, как фактическое полностью открытое положение для предотвращения блокировки из -за изменений температуры. Когда ручное колесо или приводное устройство поворачивается в противоположном направлении, стебель клапана приводит к спусканию затвора, а поверхность герметизации затвора постепенно соответствует поверхности герметизации сиденья клапана. Гермезирование достигается путем плотного прижимания затвора к сиденью клапана через внешнюю силу или среднее давление, чтобы предотвратить поток среды.

Стандарты внедрения, брон-клиновой клапан
Стандарты дизайна	API600/API6D EN1074-1
Стандарт фланца	ASME B16.5/ASME B16.47- A/B/EN1092
Связь	Rf.rtj, ff.bw.sw
Тест принятие	API 598
Длина структуры	API 6d ASME B16.10 EN558
Рейтинги давления и температуры	ASME B16.34
Пожарный тест	6FA Fire Fire 607
Стандарт низкой утечки	ISO 15848-1, API 622
Антикоррозия дизайн	NACE MR 0175

Клапан затвора клина с приложением
Размер	NPS 1/2 ″ ~ NPS 12 ″ DN50 ~ DN300
Диапазон давления	CL150 ~ CL300 PN10 ~ PN16
Температурная диапазон	-20 ℃ ~ 250 ℃
Приложение	Применимо к воде, морской воде, нефти, парам, природному газу и слабо коррозийным жидкостям. Тип жесткого уплотнения может обрабатывать среду, содержащую частицы или высокую температуру.
Режим привода	Работа из махора
Корпус клапана	Ал - бронза
Сиденье клапана	EPDM, PTFE, NBR. AL - бронза, int+stl
Клапан стебель	F304 -F316, AL - бронза

Характеристики производительности
Клапан бронзового клина имеет прямой медиа-канал внутри корпуса клапана, который имеет низкое сопротивление жидкости, а среда течет по прямой линии с низким сопротивлением потока, что может эффективно снизить потерю давления системы.
По сравнению с стоп -клапанами направление движения затвора перпендикулярно направлению потока среды, облегчая открытие и закрытие.
Среда может течь в обоих направлениях, и нет необходимости учитывать направление потока среды во время установки, что удобно для установки и использования в различных системах трубопровода. Он имеет простой внешний вид и относительно короткую структурную длину, что более выгодно в случае, когда пространство установки ограничено. Он обладает хорошей обработкой производства и широким спектром приложений.
Продукт может быть управляется маховиком; Управляемое снаряжение; Пневматическая работа; Электрический эксплуатация; Гидравлический эксплуатируется
